第五章 软件调试
2023年10月20日 02:00
5.1上位机软件调试
（1）运行上位机软件“Dual-DVS.exe”；
（2）打开上位机软件后进入如下界面，选择模块连接的对应串口，点击“打开串口”；

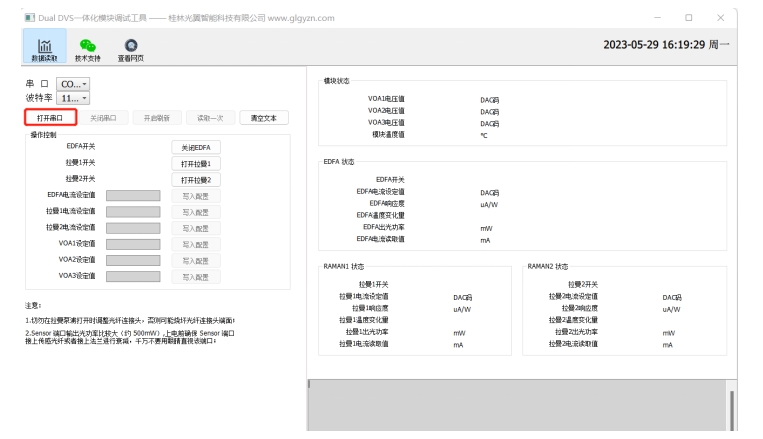

【图5-1】串口开关

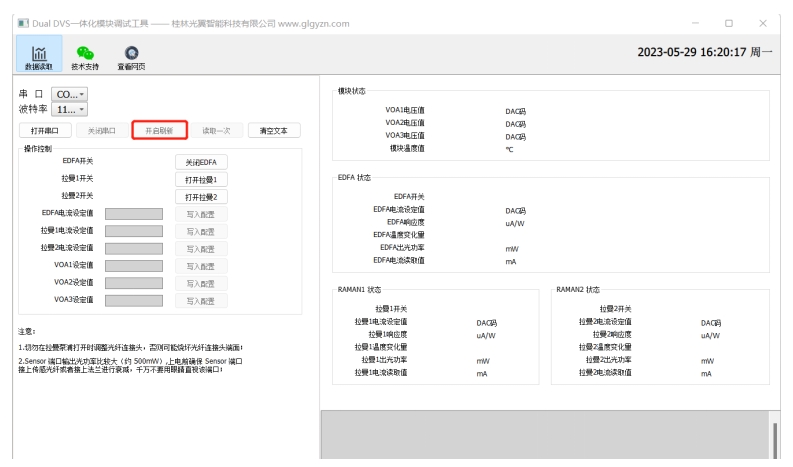

（3）点击“开启刷新”可以获得模块内部参数，如模块温度、脉冲EDFA状态、拉曼放大器状态等；
（4）通过“写入配置”按钮可以重新设定和调整模块参数，根据连接光纤的长度和实际信号状态对参数进行合理调整，并且可以通过“打开/关闭EDFA”、“打开/关闭拉曼1”控制模块内部各激光器的输出；

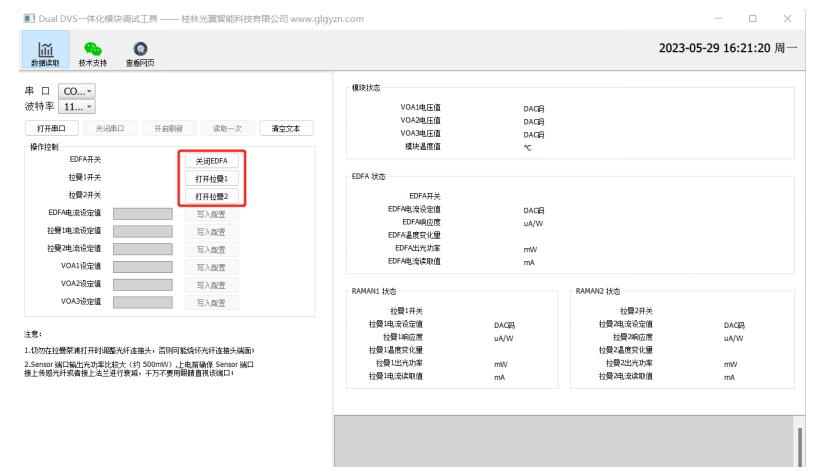

【图5-3】EDFA、Raman开关
（5）参数设置表
【表5-1】建议设置参数表（以测试报告为准）
| 名称 | 建议设置值（40Km） | 设置范围 |
|---|---|---|
| EDFA电流设定值 | 110 | 70-300 |
| Raman电流值 | 2000 | 0-4000 |
| VOA电压值 | 2500 | 0-4000 |
（6）软件下载地址：https://www.glgyzn.com/das-module
注意事项：
u 参数设定范围详见参数设置表，请勿超范围设置参数；
u 一体机不使用时，最好关闭拉曼泵浦输出，避免大功率输出对人体造成伤害或者损伤光纤连接头；
u 通常只需根据光纤长度和信号状态调整EDFA电流和拉曼电流，当光纤长度小于30km时不建议打开拉曼泵浦；
5.2 测试DEMO软件调试
（1）确认一体机已连接外部传感光纤；
（2）运行DEMO软件“DAS_demo.exe”（打开软件后，自动开始采集数据，并进行解调。
进行采样设置或解调设置时，先点“停止采集”，参数设置完成后，“再点开始采集”）；
（3）采样设置：用户可根据实际情况，对照【表5-2】进行脉冲频率设置、对照【表5-3】
进行脉冲宽度设置、对照【表5-4】进行采样点数设置；

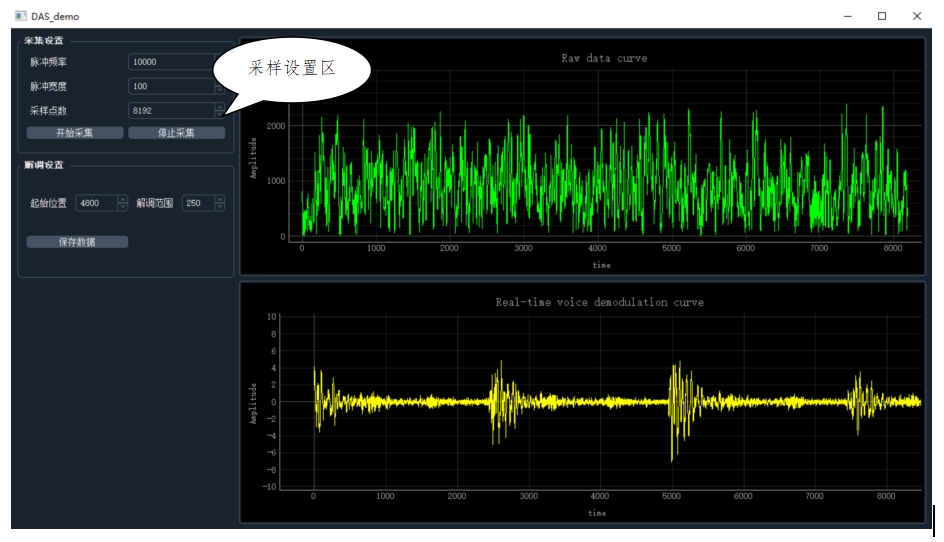

【图5-4】采样设置
【表5-2】脉冲频率-光纤长度对照表
| 脉冲频率 | 10kHz | 8kHz | 4kHz | 2kHz | 1kHz |
|---|---|---|---|---|---|
| 光纤长度 | 8km | 10km | 20km | 40km | 80km |
| 例：外接光纤长度30km，您应设置光纤长度大于30km的脉冲频率，如2kHz、1kHz的脉冲频率。 | |||||
【表5-3】脉冲宽度-分辨率对照表
| 脉冲宽度 | 200ns | 100ns | 50ns | 20ns | 10ns |
|---|---|---|---|---|---|
| 分辨率 | 20m | 10m | 5m | 2m | 1m |
| 例：声源辐射范围15m，您应设置分辨率小于声源辐射范围的脉冲宽度来精确空间定位，如100ns。 | |||||
【表5-4】采样点数-采样范围对照表
| 采样点数 | 8192 | 4096 | 2048 | 1024 |
|---|---|---|---|---|
| 采样范围 | 3.27km | 1.63km | 0.82km | 0.41km |
| 例：以一体机为起点,采样显示3km范围内光纤上的信号，您应设置采样范围大于3km的采样点数，如8192；注：采样点数8192是测试DEMO软件的设置上限，不是模块的性能极限；计算公式：采样范围=采样点数*0.4m； | ||||

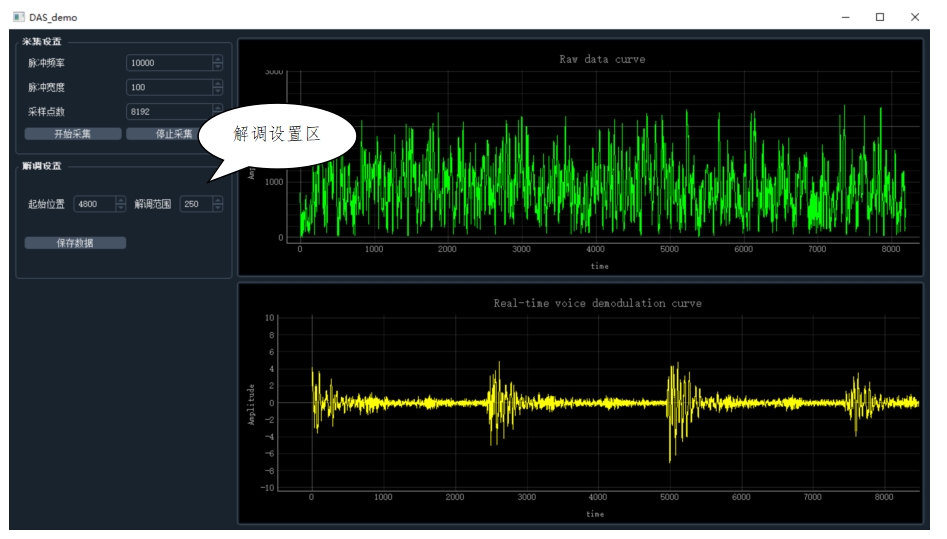

（4）解调设置：用户请根据声源位置，设置解调参数；
计算公式：起始位置=点数*0.4m，解调范围=点数*0.4m；
例：声源位置在2000m（5000点）处，可以将起始位置设置为1950m（4875点），解调范围100m（250点），意为“软件解调1950m～2050m光纤段声源信号”。

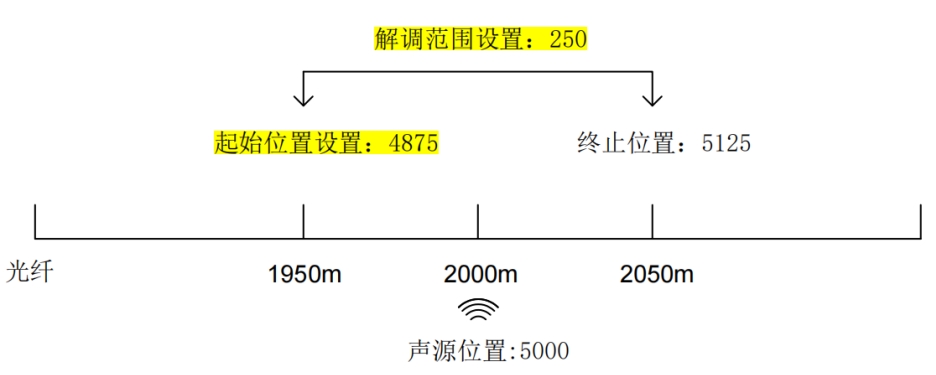

【图5-5】解调设置示意图
（5）打开光纤处声源，软件解调声音清晰，调试完成（注意：声源和解调声音距离过 近时会产生自激现像，请佩戴耳机）。
注意事项：
u 参数设定范围详见参数设置表，请勿超范围设置参数；
u 一体机不使用时，最好关闭拉曼泵浦输出，避免大功率输出对人体造成伤害或者损伤光纤连接头；
u 通常只需根据光纤长度和信号状态调整EDFA电流和拉曼电流，当光纤长度小于30km时不建议打开拉曼泵浦；
