DAS跟DVS项目调试过程中常见的故障异常及解决办法

2023年05月09日 23:03

关键词: DAS调试 DVS调试 DAS常见故障 DVS无信号

1、打不开软件,提示“由于找不到cvirte.dll...”,或打开是软件是空白
排查办法:请检查驱动是否安装,以及cvi环境,安装好后即可正常打开软件,不再提示。

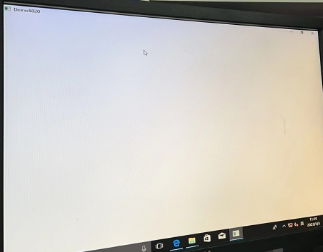

 如果打开软件是空白的,大部分情况是您的操作系统没有安装好显卡驱动,导致无法绘制出软件界面。
没有安装显卡驱动

没有安装显卡驱动的。

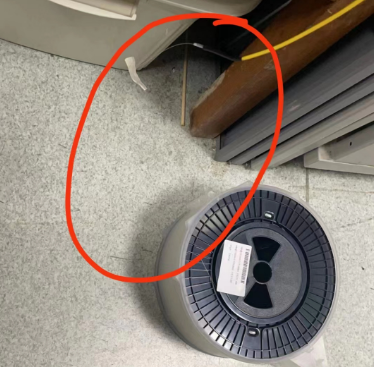

2、光没有进入传感光纤

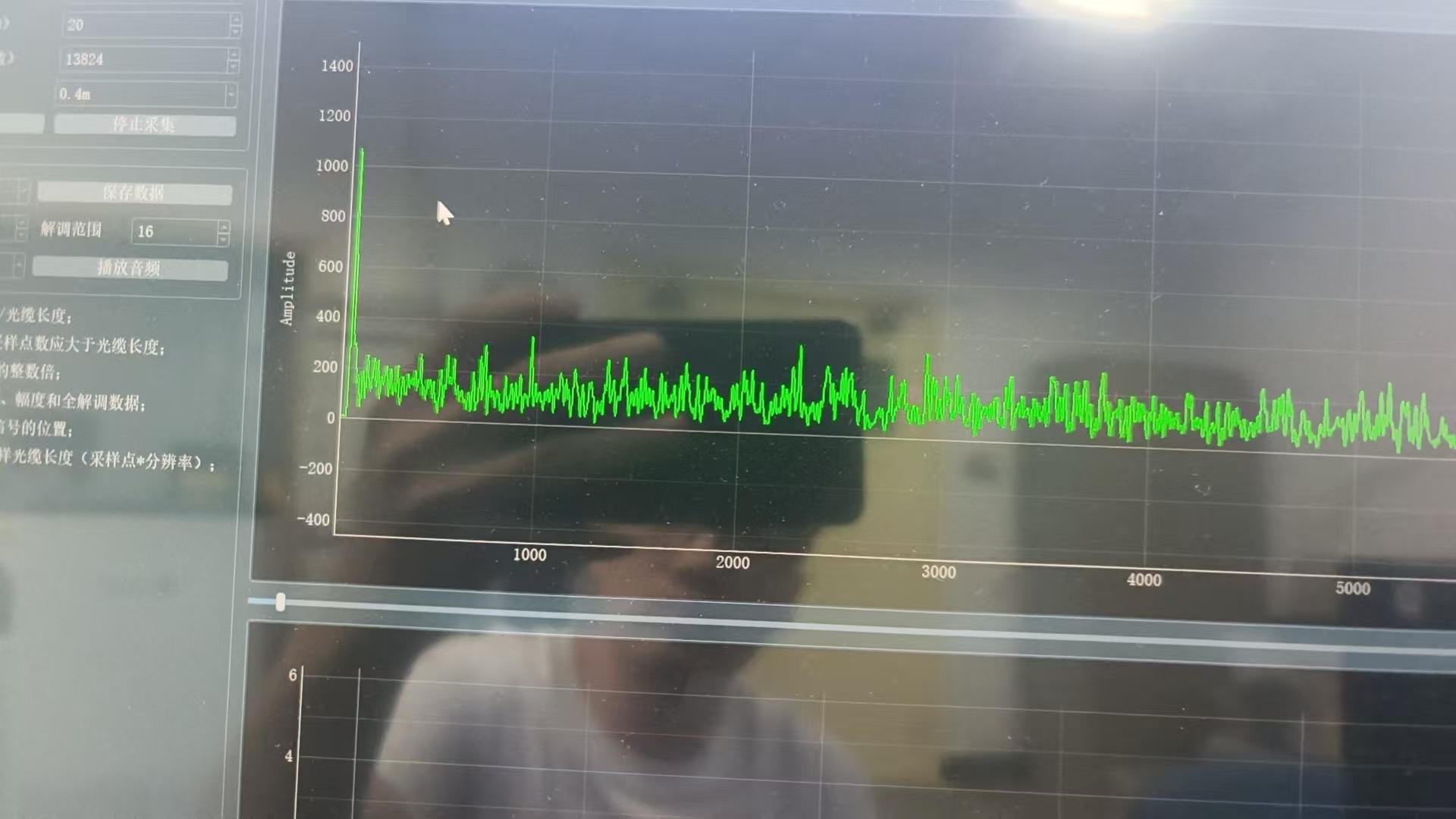

现象:DVS的Demo软件没有看到曲线图,或曲线图非常弱。如下图:


排查办法:检查FC接头是否接好,如果连接好了依然没有看到曲线,尝试清洁接头(连接头用棉花酒精或者无尘纸擦干净),然后重新连接接头。


3、软件参数设置不合适
如果您的光纤长度很短(例如低于200M,把延迟采样设置成0就可以了)。
通常我们采样率调到20,切换到原始数据。就基本能看到曲线。

4、有信号,但是信号偏弱
排查办法:如果是裸光纤,请把裸光纤平放,光纤尽量不要折弯。


5、如果能正常打开软件,清洁接头后也看不到曲线,软件设置也正确。
排查办法:用光功率计测一下光纤的功率,看看有多少mW。


6、如何打开或关闭拉曼,配置模块参数【非必要,不要操作
正常情况下,我们都已经做好了出厂参数设置,所以如非必要就可以不去调整模块的参数信息。如果您探测的距离不超过20KM,建议不开启拉曼。开启拉曼要格外小心,操作不当容易烧坏接头,需要返厂更换,影响项目。


若一定要修改参数,需要先找模块的RS232跟我们配的USB转RS232的插头用3根线连接好。
上面的txd接下面的r
上面的rxd接下面的t
gnd对接起来

然后把USB插入电脑上。
要使得USB转RS232生效,需要安装我们交付程序包中的RS232的驱动。安装好驱动后,打开上位机软件。
通过上位机即可打开或关闭拉曼。
