第一章 产品介绍

1.1概述

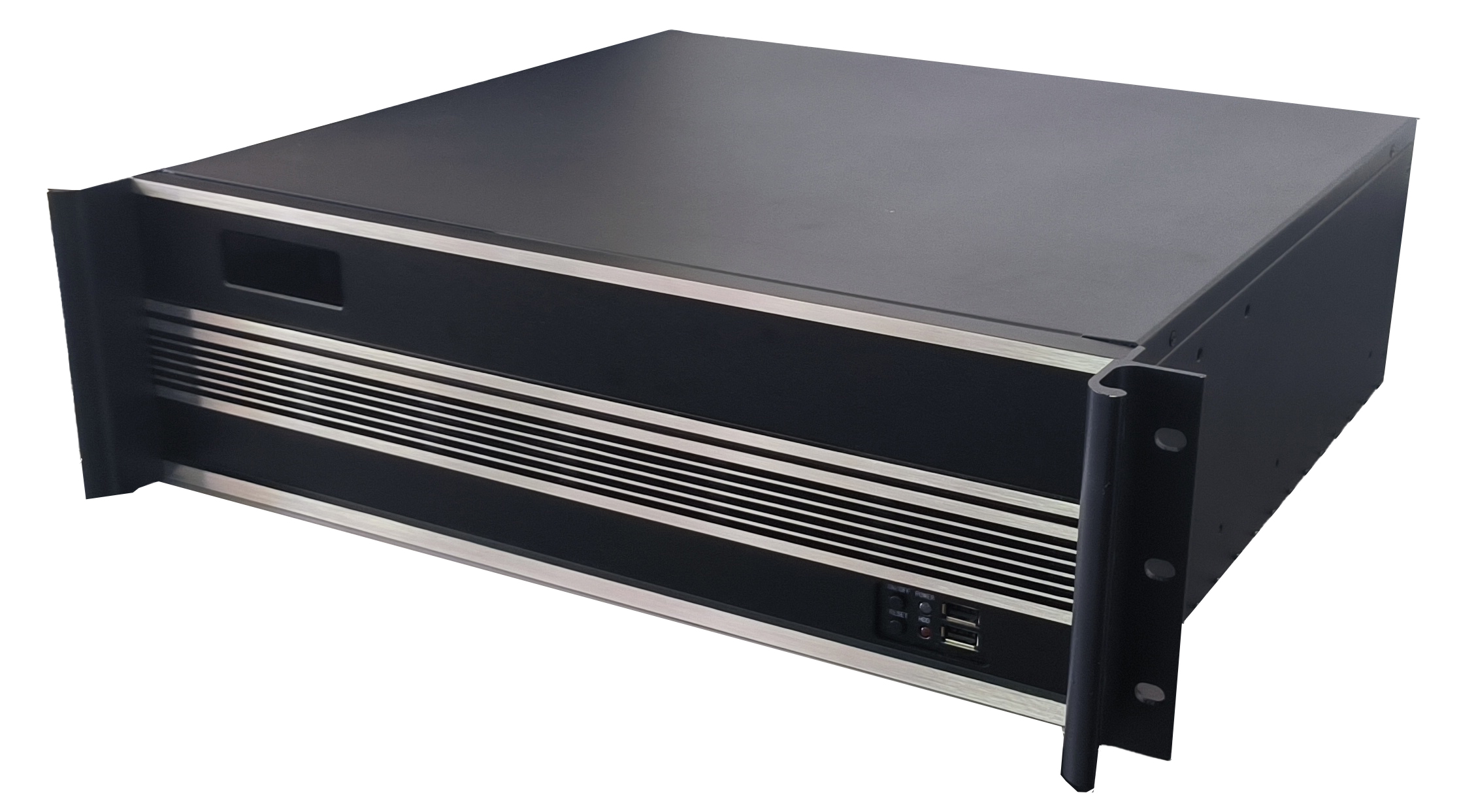

DAS硬件一体机为分布式光纤声波传感系统的硬件部分。一体机采用3U机箱，机箱内部集成了DAS一体化模块、声光调制器驱动、电源模块、工控机等，系统工控机默认安装windows系统。内置Watchdog模块实时监控系统的运行状态，确保系统在死机、蓝屏、异常断电的情况下自动重启系统，降低了运维成本。机箱背部留有FC/APC传感光缆接口，用于外接传感光缆。该一体机专门为分布式光纤声波传感、周界安防设备商提供优质配套的产品及解决方案。

1.2 特性

• 高集成度（UNL，AOM，EDFA，Raman）
• 模块化设计可根据传感距离选择模块
• 灵活的控制方式
• 高稳定性和高可靠性

1.3 应用

• φ-OTDR 系统
• DAS分布式声波测量
• 光学研究

1.4 测试平台结构

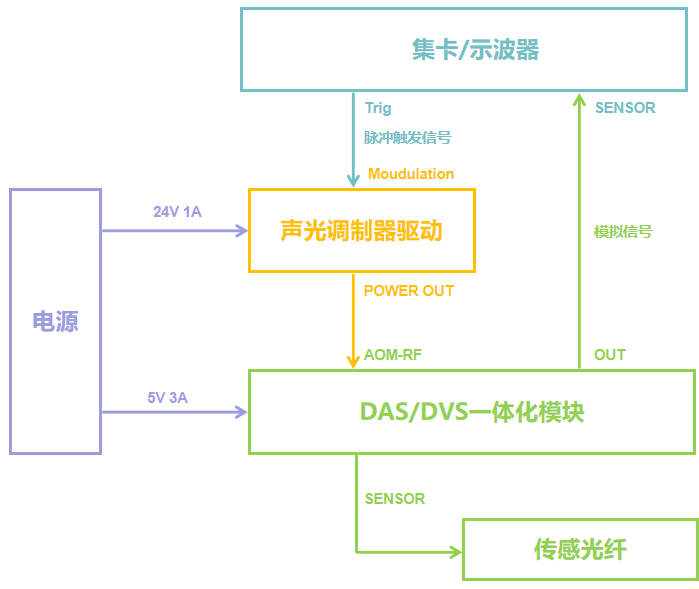

【图1-2】 测试平台结构示意图

1.5光路结构


【图1-3】 光路结构示意图
