DAS现场实施信号弱如何定位及处理

DAS系统在办公室调试好之后需要去现场实施，户外实施需要准备以下调试工具

1. OTDR测试仪器
2. 用于标定锤子
3. 熔纤机及熔纤需要的相关配件
4. FC/APC接头的光纤跳线

正式接入设备前，需要用OTDR测试仪器接入待启用光缆，以确保光纤的链路质量没问题，如果中间有明显的台阶（光衰大），需要找到对应的位置进行处理（重新熔接后者重新连接接头）。处理之后用OTDR测试仪器重新进行测试，直到没有大台阶才行，否则信号质量太差，会导致DAS系统无法获取好的实施效果，或者无法使用。

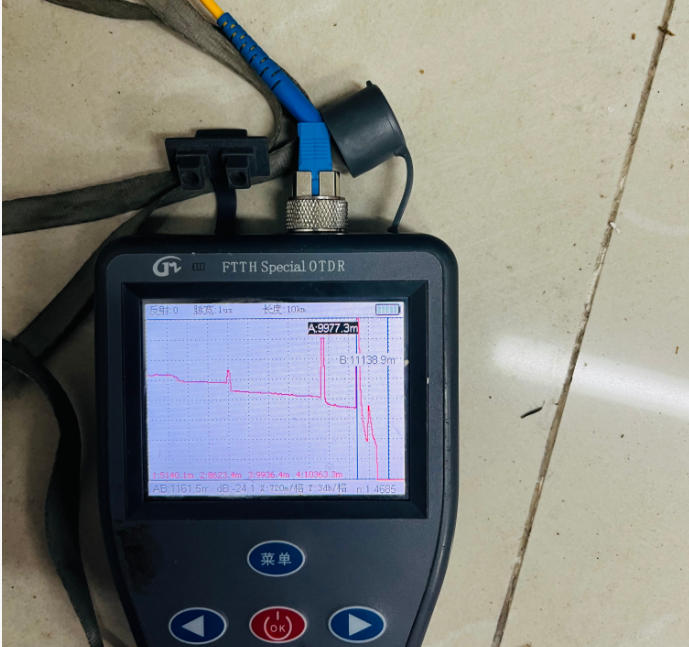

OTDR测试示例图

从图中我们看到这条光缆中间有明显的台阶及反射，一般是接头接不好，需要重新接好或者熔接处理。

DAS信号像什么样才算正常

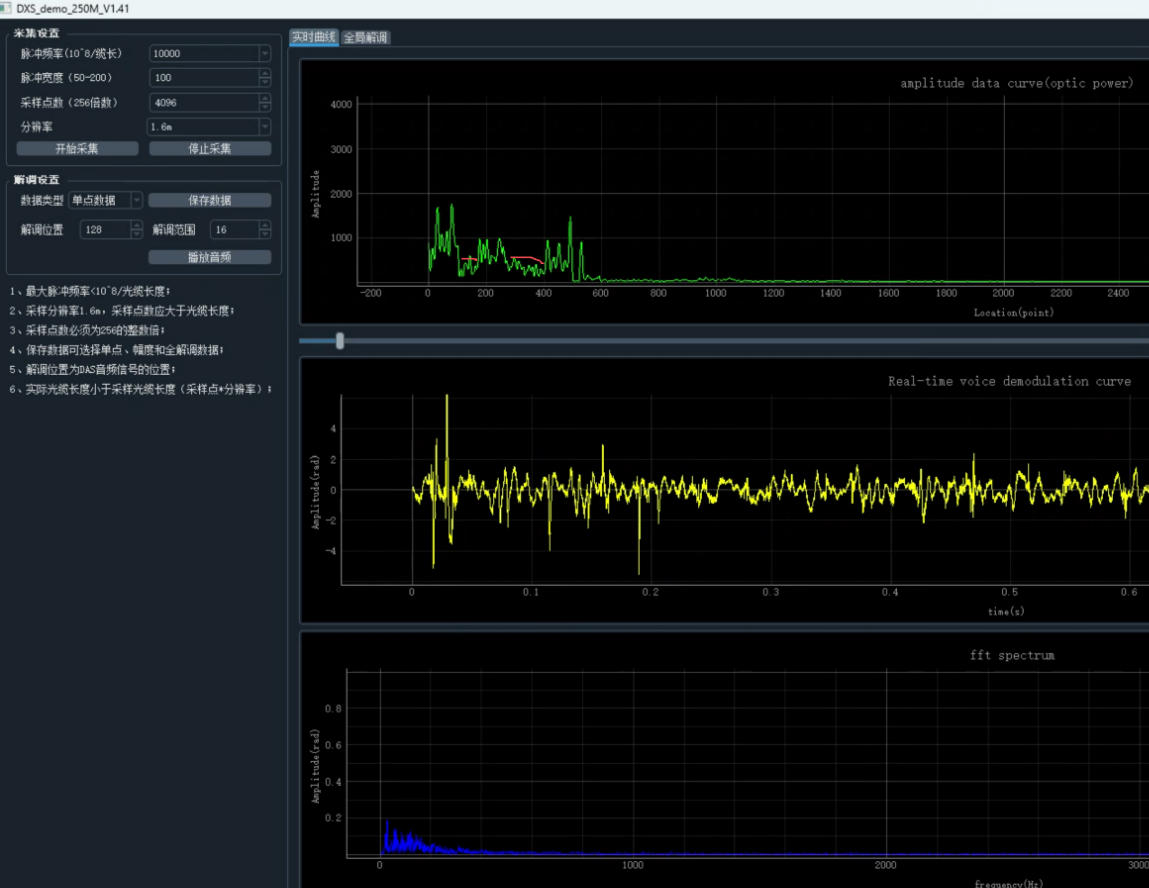

上图的光功率曲线，我们可用看到2个明显的连续的低幅值凹坑区域，这种信号通常是由于线路衰减导致的，需要处理光缆链路。

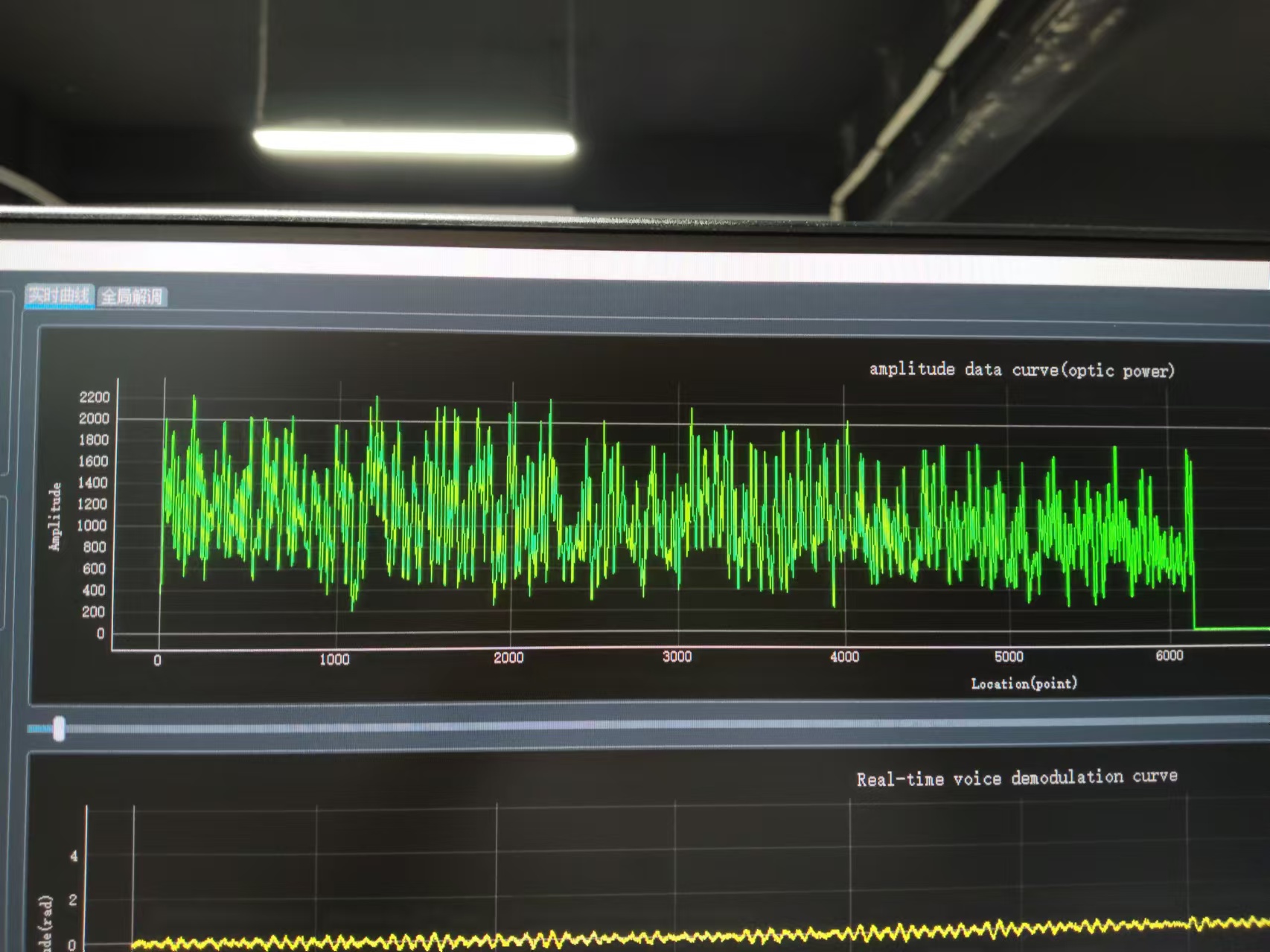

那么正常的链路质量像什么样呢？

上图是一个典型的正常链路信号，基本幅值都大于1000.

如果光纤链路质量不好，现场怎么排查

1. 先用OTDR找到异常的位置，从OTDR上我们可以看到异常的位置大概做多少米。
2. 根据现场情况，基本有衰减的位置都是一些接头或熔接点，根据OTDR显示的距离多米，大概去现场找（一般接头都是在一些固定的阀室，井口等）
3. 如果找不到对应的点，可以借助DAS的振动功能，使用锤子通过敲击的方式，结合DAS软件上的振动位置辅助查找位置。
