DMX61高速光电探测器 18G 带放大
产品概述：DMX61高速光电探测器，带宽12G至18G，带信号放大。
产品型号：DMX61
规格书： 点击下载
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 特点
- 最大工作频率：18GHz
- 高转换增益
- 单电源供电：+15V
- 接收光功率监控
- 射频输出匹配到50Ω
- 超快速响应
2. 应用
- 快速同步
- 光传射频
- 光纤延迟线
- 高速脉冲信号传输
- 高速测试测量
- 分布式天线系统
3. 规格
| 型号 | DMX61A-12G | DMX61C-12G | DMX61C-14G | DMX61C-18G | |
|---|---|---|---|---|---|
| 光纤连接器 | FC法兰（单模/多模光纤） | ||||
| 波长范围 | 500-870nm | 900-1700nm | |||
| 响应度 | 0.55A/W@850nm | 0.95A/W@1550nm | 0.95A/W@1550nm | 0.70A/W@1550nm | |
| 带宽 | 9k-12GHz | 9k-12GHz | 9k-14GHz | 9k-18GHz | |
| 上升沿 | 30ps | 30ps | 25ps | 20ps | |
| 转换增益 | -1000V/W | -2000V/W | -2500V/W | 2000V/W | |
| 增益平坦度 | ±1.5dB | ±1.5dB | ±1.5dB | ±1.5dB | |
| NEP | 50pW/√Hz | 30pW/√Hz | 30pW/√Hz | 36pW/√Hz | |
| 饱和光功率 | 10dBm | ||||
| 背反射 | -40dB | -40dB | -40dB | -40dB | |
| 直流偏置监测增益 | 1V/mA | 1V/mA | 1V/mA | 1V/mA | |
| 直流偏置监测带宽 | 50kHz | 50kHz | 50kHz | 50kHz | |
| 直流偏置输出电压 | 0.01-10V | 0.01-10V | 0.01-10V | 0.01-10V | |
| 输出阻抗 | 50Ω | ||||
| 输出耦合 | AC/DC | ||||
| 输出接头 | 2.92mm Female | ||||
| 工作电压 | +15VDC | ||||
| 工作温度 | -10~65℃ | ||||
| 存储温度 | -40~85℃ | ||||
4. 响应曲线
DMX61A响应曲线

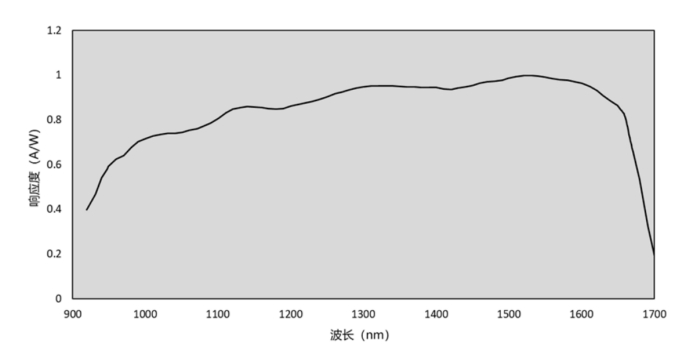

DMX61C响应曲线
5、机械尺寸
