DMX60系列光电探测器,响应波长800-1700nm,采用光纤FC/APC接口输入,有6G、12G、18G、24G、40G多种带宽可选。
DMX60系列高速光电探测器具有响应速度快、灵敏度高、增益平坦等特点,适用于较宽的波长范围,主要应用于高速光纤通信、高速光脉冲探测等领域。

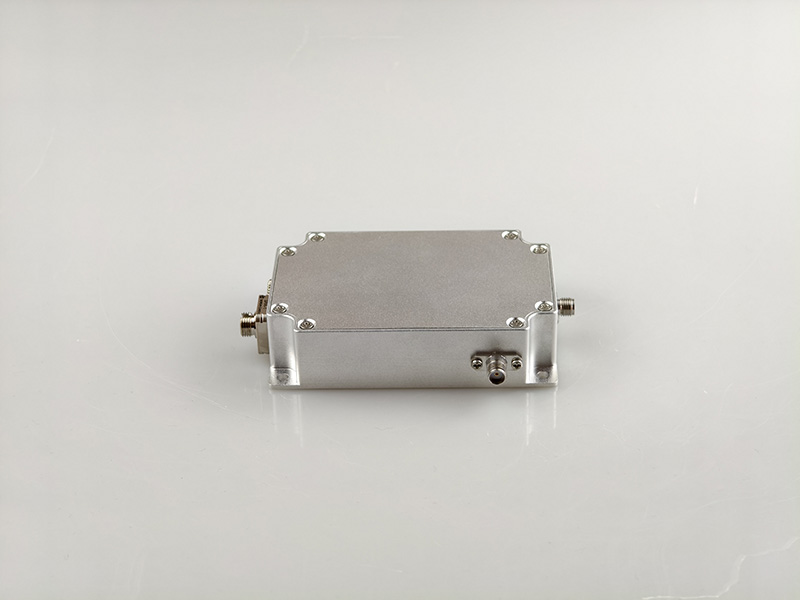

DMX60是一种单模光纤耦合铟镓砷光电探测器,设计用于1100-1650nm波长范围内的应用。探测器的核心部件是光纤耦合、密封的微波探测器模块。为了使用简单,该模块安装在一个坚固的外壳内。来自单模光纤的光输入通过FC法兰耦合到探测器,信号输出通过SMA或2.92mm RF连接器提供,可使用合适的电缆连接到测量仪器。

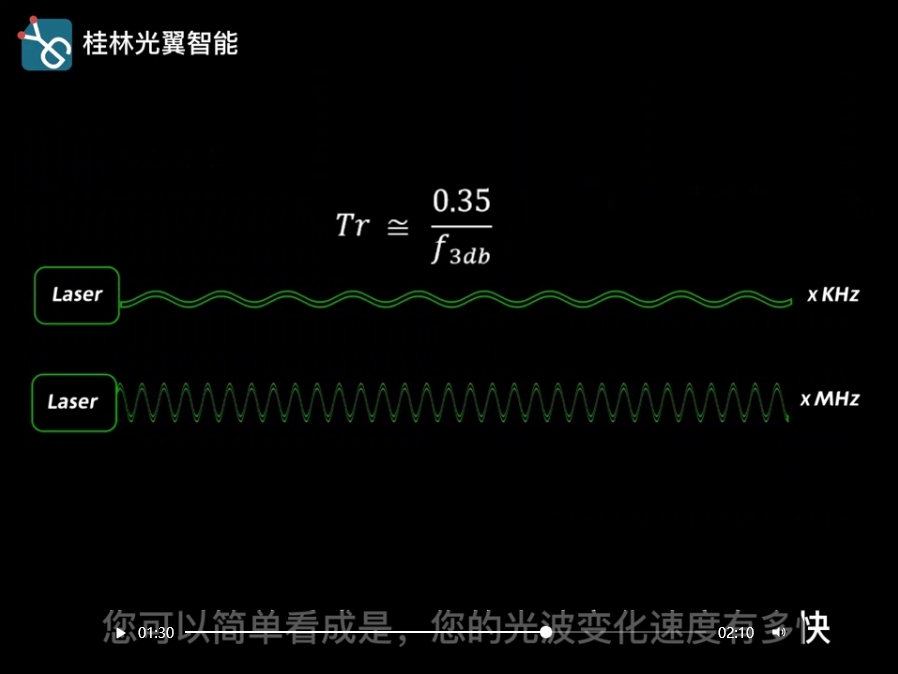

属性 | DMX60-6G | DMX60-12G | DMX60-18G | DMX60-24G | DMX60-40G |
---|---|---|---|---|---|
Material | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs |
Wavelength Range | 800-1650nm | 800-1650nm | 800-1650nm | 800-1650nm | 1100-1620nm |
Input Connector | FC/APC | FC/APC | FC/APC | FC/APC | FC/APC |
Responsivity@1550nm | 0.85A/W | 0.85A/W | 0.85A/W | 0.85A/W | 0.75A/W |
Ripple of Passband | ±1dB | ±1.2dB | ±1.5dB | ±1.7dB | ±3.5dB |
Frequency Bandwidth | 0.01-6G | 0.01-12G | 0.01-18G | 0.01-24G | DC-40G |
Saturation Input Power | 10dBm @1550nm | 10dBm @1550nm | 10dBm @1550nm | 10dBm @1550nm | 10dBm @1550nm |
RF Return Loss | -12dB | -10dB | -10dB | -10dB@0.1GHz~18GHz -5dB@18GHz~24GHz | |
Back Reflection | -35dB | -35dB | -35dB | -35dB | -35dB |
Operating Voltage | 9-12VDC | 9-12VDC | 9-12VDC | 9-12VDC | 9-12VDC |
Operating current | <50mA | <50mA | <50mA | <50mA | <50mA |
Output | SMA Female | SMA Female | SMA Female | SMA Female | 2.92mm K Female |
Output Impedance | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω |
Output coupling method | AC (DC可选) | AC (DC可选) | AC (DC可选) | AC (DC可选) | DC |
Operating Temperature | -30~65℃ | -30~65℃ | -30~65℃ | -30~65℃ | -30~65℃ |
Storage temperature | -40~85℃ | -40~85℃ | -40~85℃ | -40~85℃ | -40~85℃ |

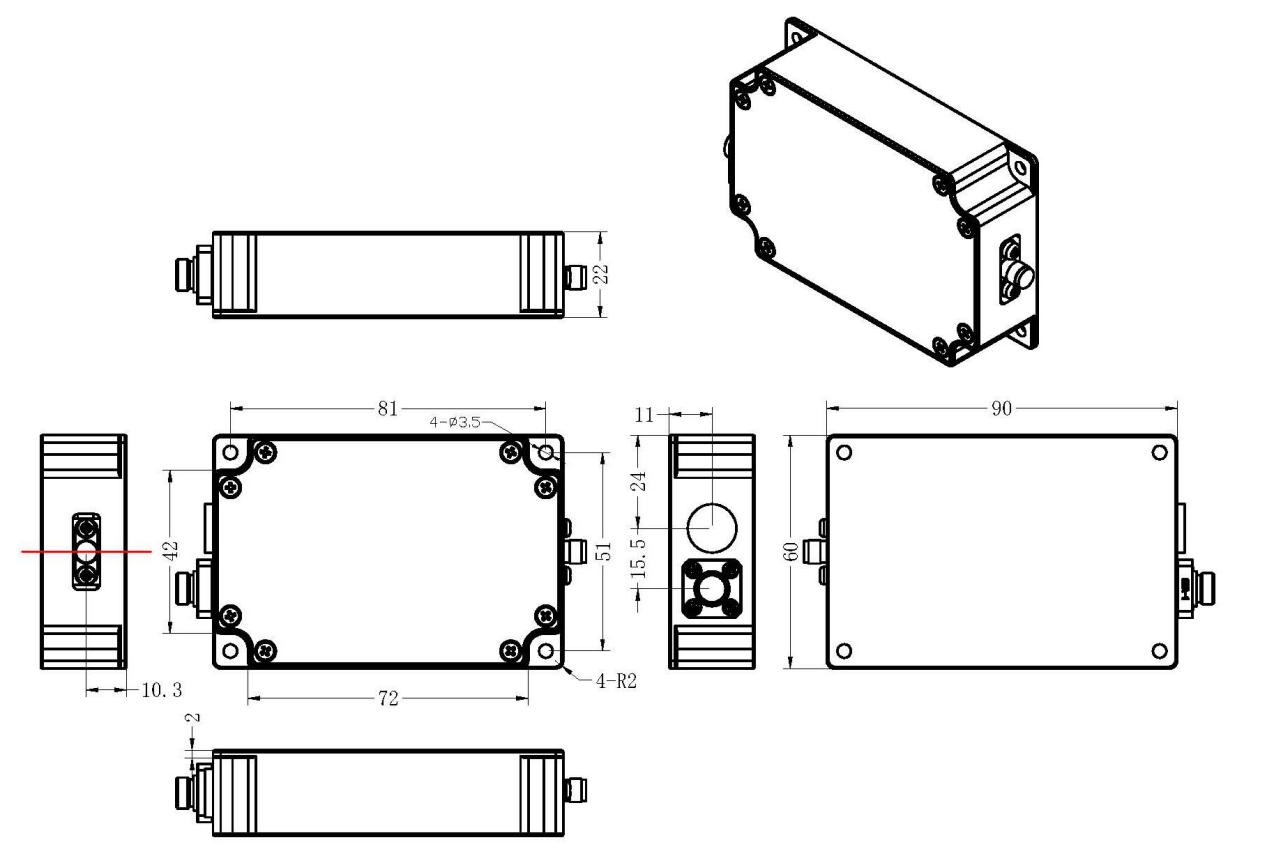

Dimensions (without connectors) | 90mm x 60mm x 22mm | 90mm x 60mm x 22mm | 90mm x 60mm x 22mm | 90mm x 60mm x 22mm | 90mm x 60mm x 22mm |

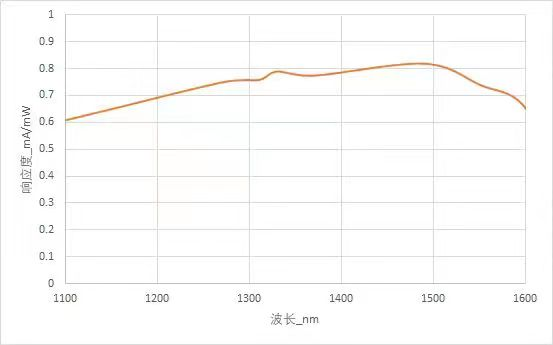

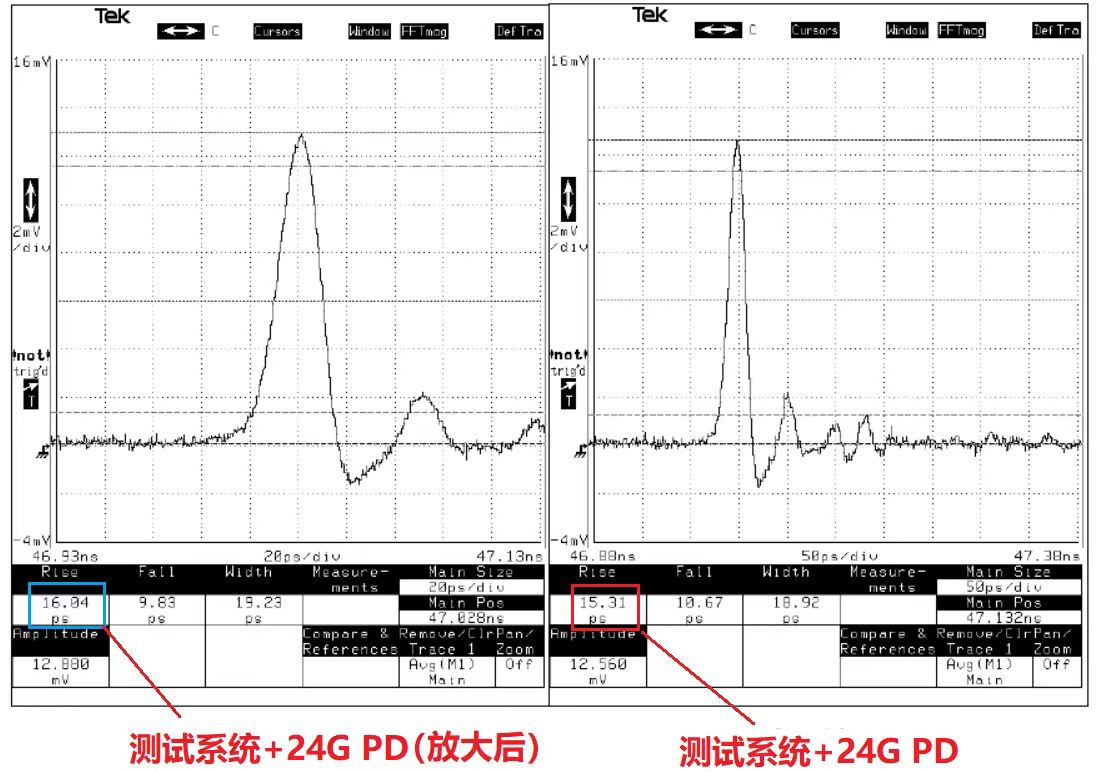

备注:响应曲线为典型值,仅供参考。
序号 | 物资名称 | 数量 | 单位 | 备注 |
---|---|---|---|---|
1 | 光电探测器 | 1 | 个 | |

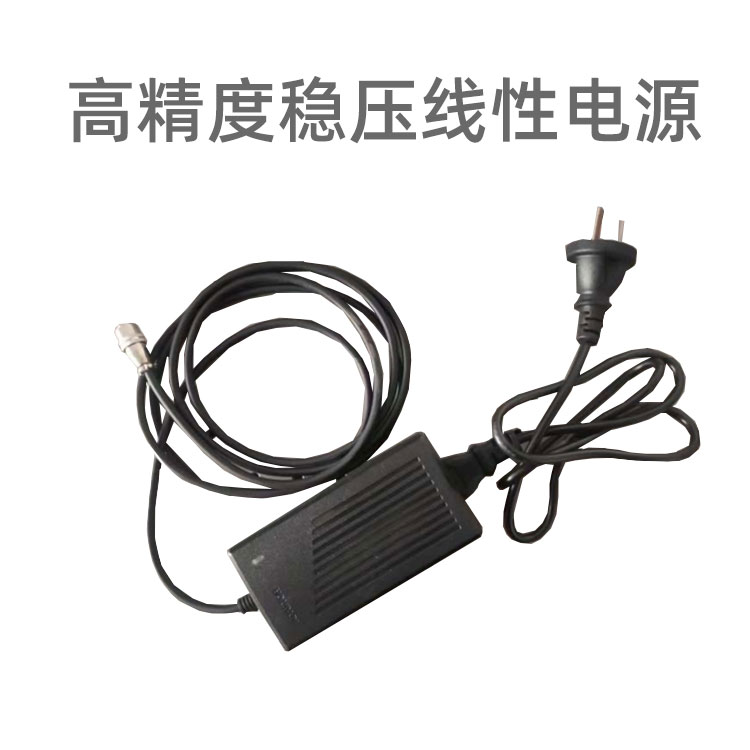

2 | 电源适配器 | 1 | 个 | 12V |
