光电探测器V3结构升级,兼容Thorlabs的FC转接盘

看清晰版本,请扫描二维码通过视频号观看

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
您是不是对这个产品感兴趣,如果感兴趣的话,可以添加我们黄工的微信具体了解一下。

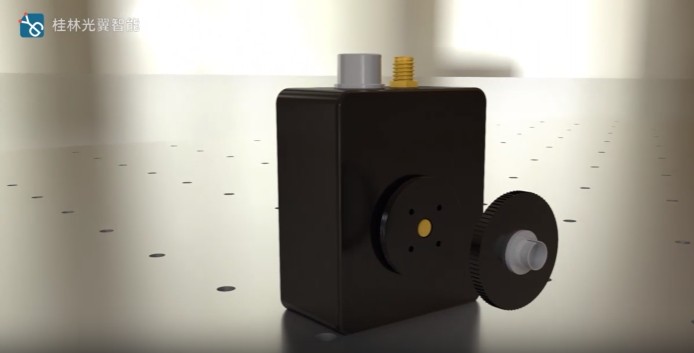

新升级的V3光电探测器,外壳相比V2版本的更薄。厚度为:30.5mm 整个外形尺寸:60*50*30.5mm。

光电探测模块内部采用TO的光电二级管,方便空间光直接输入。我们在外壳结构上,极力压缩光敏面到光电探测器外壳平面的间隙。以使得最大限度的减少光程以减少光衰。

光电探测器的前端,我们预留了sm1的外螺纹。可以兼容thorlabs的FC转接盘。当选择光纤输入时,装上FC转接盘,这样就可以选择光纤转接输入。也可以通过预留的4颗m2的螺孔安装间距为9.5mm的FC法兰接头


光电探测器输出采用SMA接头,输出模拟信号。供电默认采用DC接头(可定制航空接头),供电电压9—12V。

光电探测器的底部我们预留了m6的螺纹孔,方便固定于光学支架上。

默认情况下,我们生产固定增益的光电探测器,如果客户需要可调增益,我们选择在现有的外壳背面增加一个可调节的无极电极旋钮,用于调节增益。
