光翼智能 HCA-200M-20k 200MHz 超高速跨阻放大器（高速电流放大器）
产品概述：光翼智能 HCA-200M-20k 高速电流放大器，带宽 DC‑200MHz，上升时间低至 1.0ns，支持 ±400uA 大输入电流，低失真、高稳定性，适用于超高频光电探测、超快信号测量等高端科研场景。
产品型号：HCA-200M-20k
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
产品描述
光翼智能 HCA-200M-20k 是一款200MHz 超高频、纳秒级响应的跨阻放大器，主要实现高速微弱电流信号转电压信号。产品带宽 DC‑200MHz，上升 / 下降时间低至 1.0ns，支持 ±400uA 大输入电流，增益稳定、低脉冲失真，专为超高频光电探测、超快信号采集、高速激光测量等场景设计。
特征
- 200MHz 超高频带宽
频率响应 DC‑200MHz，适合超高频微弱电流信号检测。 - 1.0ns 极快响应速度
上升 / 下降时间低至 1.0ns，可捕捉纳秒级瞬态信号。 - ±400uA 超大输入电流
支持大电流光电二极管与高速探测模块，适用范围更广。 - 高稳定增益
跨阻增益 5×10³ V/A，增益精度 ±3%，高频信号不失真。 - 工业级结构设计
铝合金外壳，抗干扰强，工作温度 -20~+60℃，适合科研与工业环境。
应用领域
- 超高频光电探测器前置放大（APD/PIN 高速探测）
- 超快激光信号检测与高速光谱系统
- 高速脉冲信号测量与数据采集
- 高频电子测试仪器、高速示波器前端
- 半导体检测、超快光学实验
参数表
| 规格 | 测试条件 | Vs=±12V，Ta=25℃ |
|---|---|---|
| 增益 | 跨阻增益 | 2x10^4V/A（@50Ω负载） |
| 增益精度 | ±3% | |
| 频率响应 | 频率下限 | DC |
| 频率上限 | 200MHz（±10%，@源电容2-4pF） | |
| 最大信号源电容 | 10pF（包括射频线寄生电容） | |
| 上升/下降时间（10-90%） | 2.0ns（@源电容2-4pF） | |
| 上升/下降时间（10-90%） | 2.2ns（@源电容5-10pF） | |
| 输入 | 输入噪声电流 | 6.8pA/√Hz（@10MHz） |
| 输入噪声电压 | 1.2nV/√Hz（@10MHz） | |
| 输入电流范围 | ±100uA | |
| 输入失调电压 | <2mV | |
| 输入阻抗 | 50Ω // 5pF | |
| 输出 | 输出最大电压范围 | ±2.0V（@50Ω负载） |
| 输出阻抗 | 50Ω | |
| 偏置输出 | 偏置输出范围 | ±12V，电位器调节 |
| 偏置输出阻抗 | 10kΩ // 1uF | |
| 供电 | 电压 | ±12V |
| 电流 | ±100mA，典型值 | |
| 外壳 | 重量 | 126g |
| 材料 | 6061铝合金 | |
| 温度 | 存储温度 | -40...+85℃ |
| 工作温度 | -20...+60℃ | |
| 绝对最大额定值 | 输入电压 | ±5V |
| 供电电压 | ±20V |
| 连接器 | 输入 | BNC 母头 |
|---|---|---|
| 输出 | BNC 母头 | |
| 电源接口 | M8航空接头，3芯，母头 |
应用框图

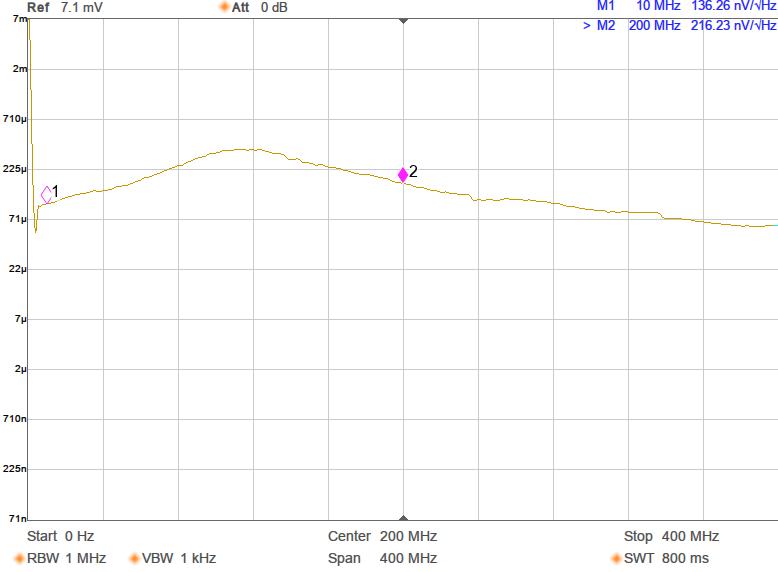

典型特性
注意：光谱噪声数据是在放大器输出端测量的，输入端为开路但有屏蔽。要确定光谱输入噪声，请将测得的输出噪声除以放大器增益 2 x 104 V/A，即：
| 标记点 | 频率 | 输出噪声 | 输入噪声 |
|---|---|---|---|
| 1 | 10Mhz | 136nV/√Hz | 6.8pA√Hz |
| 2 | 200Mhz | 216nV/√Hz | 10.8pA√Hz |
