产品概述

HCA-40M-100k 高速电流放大器（跨阻放大器）是光翼智能 HCA 系列中超高频段、极致响应的高端电流转电压核心器件，核心实现超高频微弱电流信号到电压信号的精准转换，全频率响应覆盖 DC-40MHz，源电容 2-4pF 时上升 / 下降时间低至 8.5ns，搭配低脉冲失真、高增益精度的优势，且附带精准噪声频谱数据，适配 50Ω 负载场景，是超高频光电探测、极速电子测量等高端科研领域的核心实验器件。

特征

• 超高频全带宽设计：频率响应全覆盖 DC-40MHz（±10%，@源电容 2-4pF），为 HCA 系列最高频段型号，适配超高频微弱电流信号检测
• 极致极速响应速度：10-90% 上升 / 下降时间低至 8.5ns（@源电容 2-4pF），5-10pF 时仅 10ns，超高速捕捉瞬态超高频信号
• 高精准增益表现：跨阻增益 1×10^5V/A（@50Ω 负载），增益精度 ±3%，超高频信号放大无明显失真，稳定性强
• 精准噪声频谱特性：附带专业输出 / 输入噪声频谱数据，可精准计算不同频段噪声值，适配高要求的超高频实验场景
• 宽输入适配性：支持 ±20uA 输入电流，输入阻抗 50Ω//5pF，适配各类超高频光电探测器与高端传感设备
• 工业级稳定设计：6061 铝合金外壳，工作温度 - 20~+60℃，抗强电磁干扰，适配高校 / 科研院所超高频精密实验场景

应用领域

HCA-40M-100k 高速电流放大器（跨阻放大器）作为光联宇 HCA 系列超高频段、极致响应的高端型号，区别于常规 / 中高频带宽放大器，主打超高频、极速瞬态微弱电流信号处理场景，具体高端科研应用包括：

1. 超高频光电探测器前置放大（超高速 APD 雪崩光电二极管、高频 PIN 光电二极管等超高频探测器前置信号放大）
2. 极速光谱分析系统（飞秒激光光谱、超高频拉曼光谱、超快荧光光谱等超高频光谱微弱电流信号检测）
3. 高端超高频离子检测设备（极速离子计、超高频离子传感器信号放大与转换）
4. 精密极速电子测量仪器（超高频示波器、超快信号分析仪、高频频谱仪配套信号处理）
5. 高校 / 科研院所光电工程、半导体、微波工程、超快光学等超高频 / 极速领域实验研究

参数表

连接器	输入	BNC 母头
	输出	BNC 母头
	电源接口	M8航空接头，3芯，母头

应用框图

典型特性

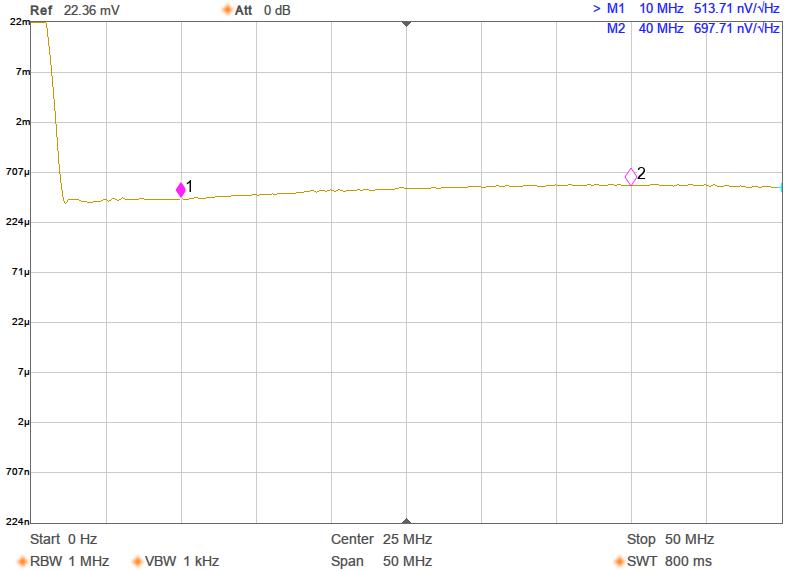

噪声频谱

注意：光谱噪声数据是在放大器输出端测量的，输入端为开路但有屏蔽。要确定光谱输入噪声，请将测得的输出噪声除以放大器增益 1 x 10^5V/A，即：

尺寸
