产品概述

HCA-20M-100k 高速电流放大器（跨阻放大器）是光翼智能推出的高频段、超高速电流转电压核心器件，核心实现微弱电流信号到电压信号的精准转换，基础带宽覆盖 DC-20MHz，源电容 2-4pF 时频率上限可达 40MHz，上升 / 下降时间低至 16ns，搭配低脉冲失真、高增益精度的优势，适配 50Ω 负载场景，是高频光电探测、超高速电子测量等高端科研领域的优选器件。

特征

• 超高频段带宽：基础频率响应 DC-20MHz，源电容 2-4pF 时上限达 40MHz（±10%），适配超高频率微弱电流信号检测
• 极致响应速度：10-90% 上升 / 下降时间低至 16ns（源电容 2-4pF/10pF 均保持），超高速捕捉瞬态高频信号
• 高精准增益表现：跨阻增益 1×10^5V/A（@50Ω 负载），增益精度 ±3%，高频信号放大无明显失真
• 低噪声特性：输入噪声电流 4.3pA/√Hz、噪声电压 1.0nV/√Hz（@10MHz），有效还原高频微弱原始信号
• 宽输入适配性：支持 ±20uA 输入电流，输入阻抗 50Ω//5pF，适配各类高频光电探测器与传感设备
• 工业级稳定设计：6061 铝合金外壳，工作温度 - 20~+60℃，抗电磁干扰，适配高校 / 科研院所高频实验场景

应用领域

HCA-20M-100k 高速电流放大器（跨阻放大器）凭借20MHz 基础带宽、40MHz 极限带宽、16ns 超高速响应的核心优势，主打高频段、超高速微弱电流信号处理场景，区别于常规带宽电流放大器，具体高端科研应用包括：

1. 高频光电探测器前置放大（高速 APD 雪崩光电二极管、高频 PIN 光电二极管前置信号放大）
2. 超高速光谱分析系统（飞秒激光光谱、超高频拉曼光谱等高频光谱微弱电流信号检测）
3. 高端离子检测设备（超高速离子计、高频离子传感器信号放大与转换）
4. 精密超高速电子测量仪器（高频示波器、超高速信号分析仪配套信号处理）
5. 高校 / 科研院所光电工程、半导体、微波工程等高频 / 超高速领域实验研究

参数表

连接器	输入	BNC 母头
	输出	BNC 母头
	电源接口	M8航空接头，3芯，母头

应用框图

典型特性

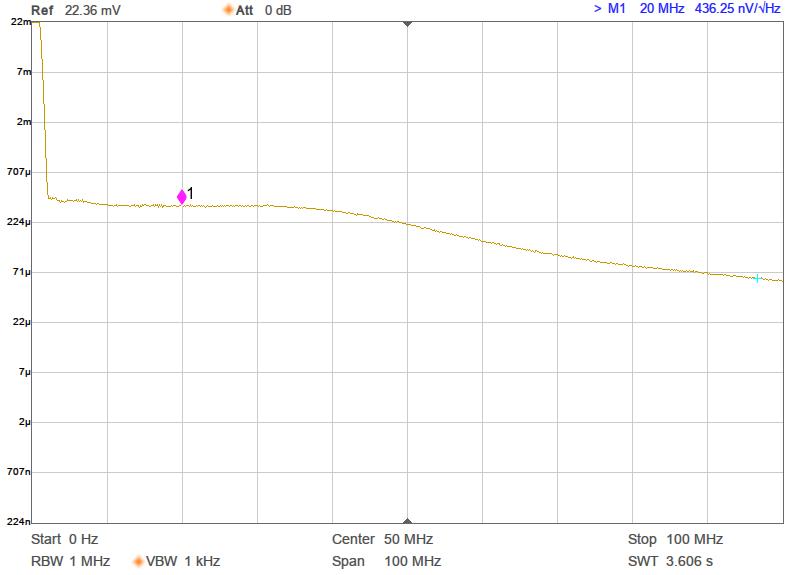

噪声频谱

注意：光谱噪声数据是在放大器输出端测量的，输入端为开路但有屏蔽。要确定光谱输入噪声，请将测得的输出噪声除以放大器增益 1 x 105V/A，即：

尺寸
