原始数据 vs 解调数据：采集卡输出格式说明

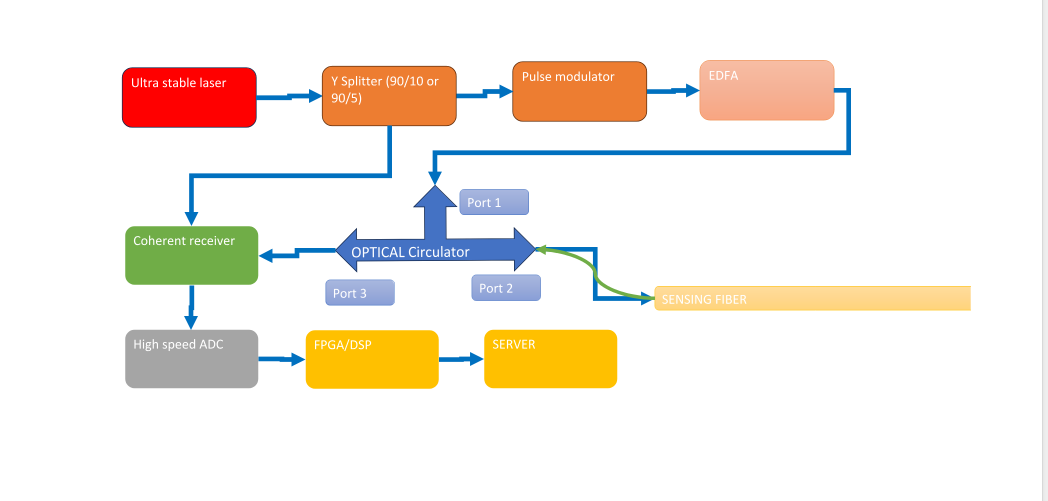

常规单模DAS系统光路图

常规的单模DAS系统光路图如上图所示。其中Coherent Receiver 通常是一个 2x2的 50:50光耦合器+BPD平衡光电探测器。在单模DAS系统，BPD平衡光电探测器通常以单端口输出拍频后的模拟信号。然后采集卡进行采集。

DAS采集卡原始数据是什么

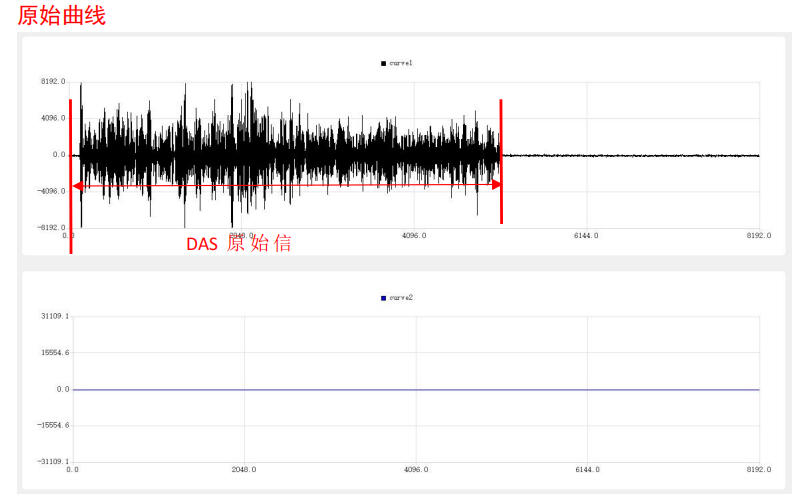

DAS采集卡的原始数据即是直接采集BPD平衡探测器输出的模拟电压信号，未经过任何解调算法处理的数据。DAS系统的原理是往系统里打一个脉冲光，然后脉冲光往光纤里传输，同时会向后产生瑞丽散射，采集卡支持设置采样点数，和采样分辨率。那么从采集软件上就可以获取到设置的采样点数（例如设置了2048个点，那么采集一次就有2048个数）的原始数据，如下图所示

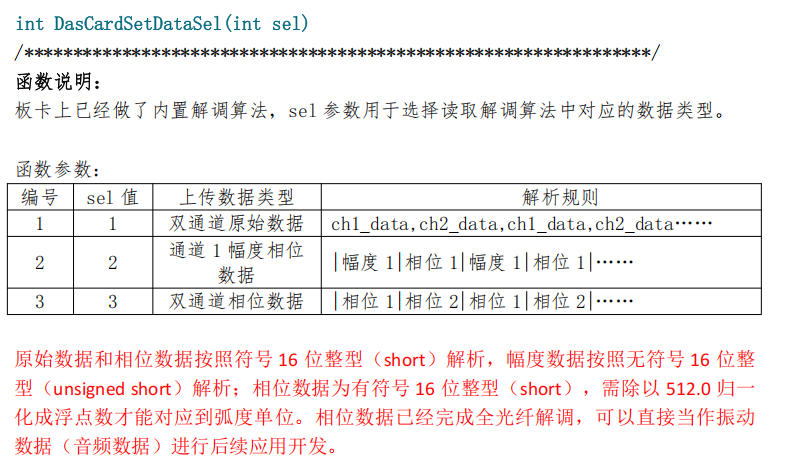

采集卡的接口函数，可以设置采集卡输出那种类似的数据。

如果设置为双通道的原始数据，那么返回的数据格式是
ch1_data,ch2_data,ch1_data,ch2_data...
这样的交替存储的格式，如果你需要ch1通道的数据，你需要把交替存储的数据提取出来。原始数据按照16位整形（short)解析。

DAS原始数据能直接当音频播放么？

不可以；DAS原始数据不能直接当音频数据进行播放，需要进行解调，解调为相位数据之后才能作为音频数据播放。

DAS原始数据有什么用？

一些高阶用户，对DAS系统有着自己专利的解调算法，使得系统性能大幅提高，他们会用到DAS的原始数据；通常大多数用户直接使用我们采集卡内置的解调算法，直接使用采集卡解调好输出的相位数据即可。

DAS采集卡输出的相位数据格式像什么样？

如我们采集卡文档说明，可以直接设置为获取相位数据。相位数据格式跟原始数据输出的格式一样，交替存储的。
ch1相位，ch2相位，ch1相位，ch2相位...
所以您需要取ch1的相位数据，您需要提取出来。然后按照16为整形(short)解析，要对应到弧度单位，需要除以512.0归一化成浮点数。

DAS采集卡数据如何解析

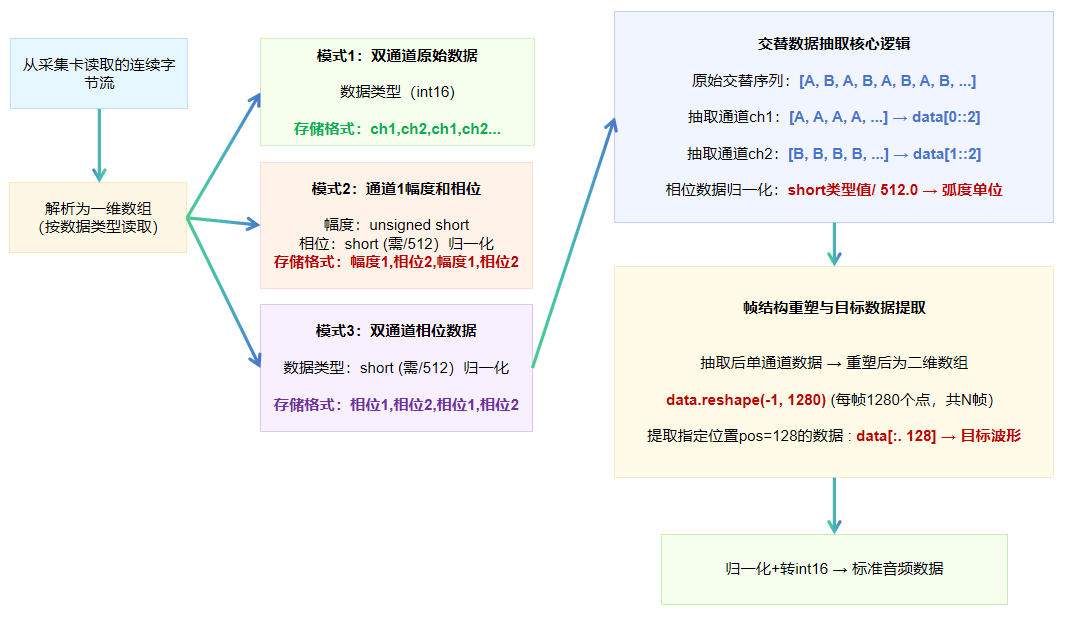

光翼智能的DAS采集卡有3种数据格式选择，通常情况我们用相位数据作为音频播放，采集到的数据解析流程如下图，即可拿到指定位置的音频数据。
