PCIe DAS采集卡安装指南（GY-DAQ-2480 / 2510D / DAQA-2510）

光翼智能PCIe型的DAS采集卡（GY-DAQ-2480 / GY-DAQ-2510D / GY-DAQA-2510）采用PCIe x8接口，由于PCIe x16也兼容PCIe x8的接口，所以采集卡可以插在PCIe x8或者PCIe x16的插槽上。

PCIe x8/x16 插槽识别

PCIe的插槽有多种，从下图可以看到PCIe x8/x16的插槽形状。

在我们的电脑主板上，可以看到类似下图这样的插槽，找到PCIe x8 或者PCIe x16插上即可。

DAS采集板卡安装步骤

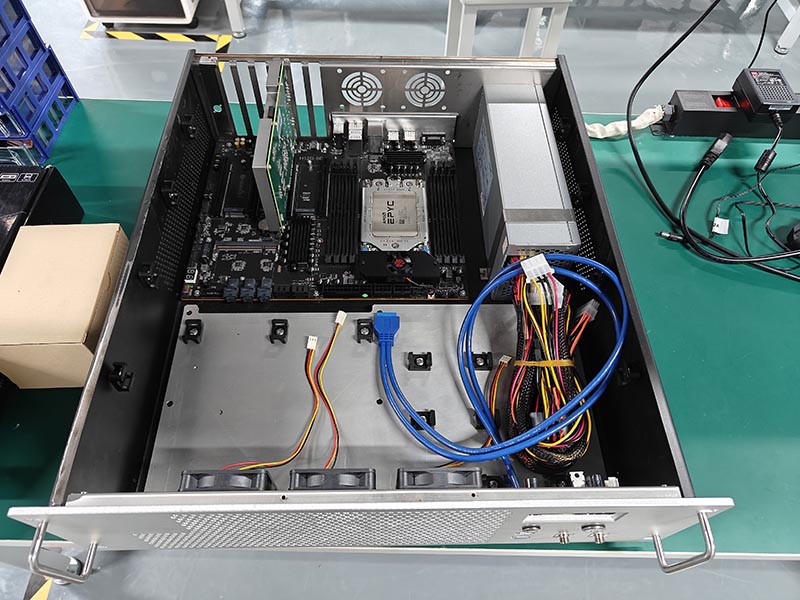

打开电脑机箱，把采集卡插入机箱电脑主板的PCIe x8插槽。如下图。

这里需要注意的是：您的电脑是否有集成的显示接口（VGA或HDMI接口），如果没有该接口，意味着你需要安装独立显卡才能接入显示器使用电脑，而通常独立的显卡也是用的PCIe x8接口，这样就需要主板有2个PCIe插槽，或者1个PCIe x8 和1个PCIe x16的插槽才能工作。

驱动安装

采集卡驱动安装包及相关开发文档资料，请咨询对接的商务或售后技术支持人员获取。

根据自己使用的操作系统，安装驱动，驱动安装步骤，请查看 《PCIe型DAS采集卡Windows和Linux下安装驱动》

验证驱动安装是否成功

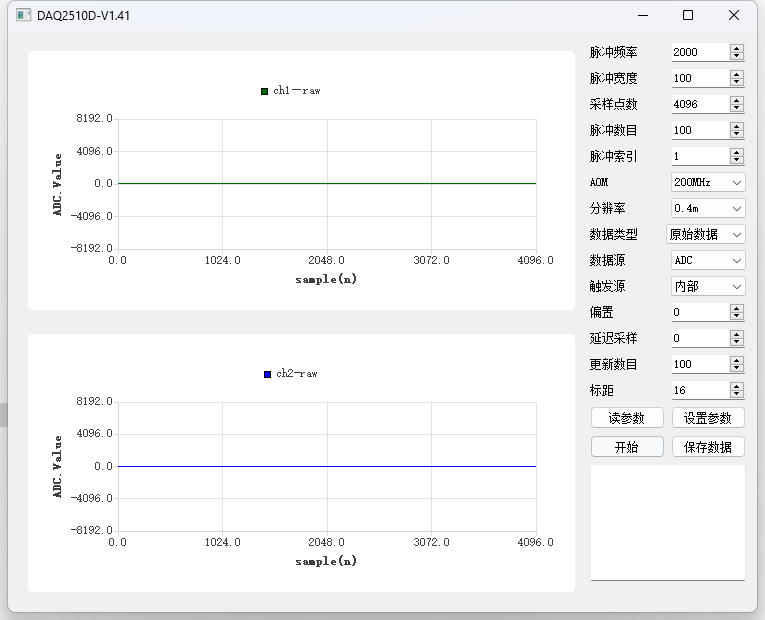

打开上位机运行程序，看是否能正常打开及设置参数

上位机为一个GUI演示Demo，该Demo通过GUI展示如何设置采集卡参数，采样数据及采样数据的曲线展示。

1、Linux平台运行方式：

在Demo目录中打开终端，执行sudo ./run.sh即可打开软件，设置参数后点击开始即可采集数据，采集数据中不要改变参数，每次改变参数前请停止采集，设置完参数后再开始采集。

2、Windows平台运行方式：

Windows平台下直接双击exe文件即可运行。

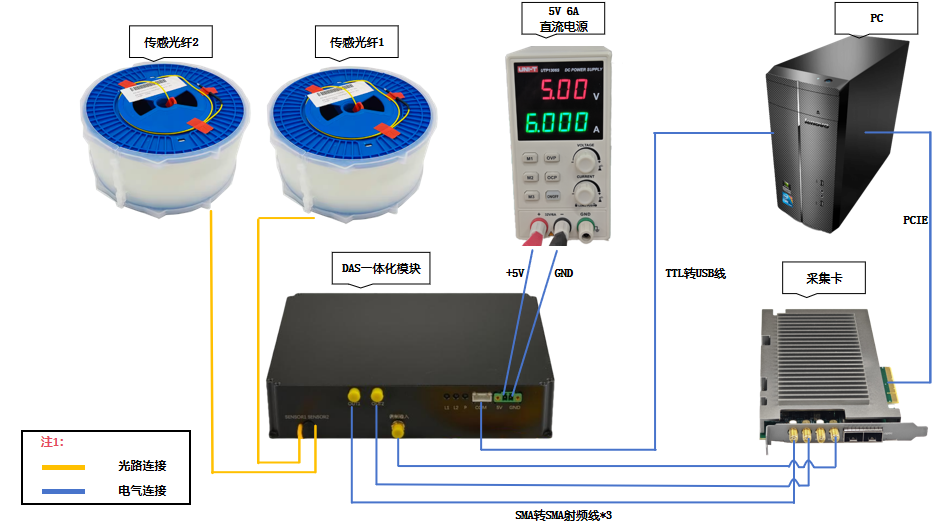

DAS采集卡连接DAS一体化模块

当采集卡驱动安装成功之后，剩下的就是通过射频线把DAS采集卡跟DAS一体化模块连接起来即可。

由于DAS一体化模块型号比较多，所以请认真阅读随货产品手册，查看采购的DAS一体化模块的供电要求（当前正常是12V的多），避免上错电，烧毁设备。

当设备线连接好后，接入光缆，光缆接头需要使用FC/APC接头（绿色的）。
一切准备就绪后，给DAS一体化模块上电，然后点击采集卡测试软件，查看信号曲线。
