以太网/光口DAS采集卡连接指南（GY-DAQ-2480-E / -OE）

以太网GY-DAQ-2480-E安装的配件准备

1. 以太网DAS采集卡（型号：GY-DAQ-2480-E）*1
2. 支持千兆传输的网线一条

DAS采集卡连接电脑设备

用网线一头插入采集卡，另外一头插入电脑的网口。

网络参数设置

设置电脑PC的IP地址

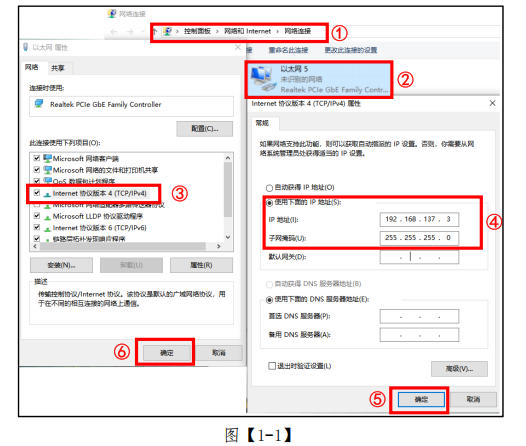

（1）打开 PC 端“控制面板”→“网络和 Internet”→“网络连接”，如图【1-1】步骤①。

（2）根据您 PC 端网络接口找到您对应的以太网，然后单击鼠标右键并选择“属性”，如图【1-1】步骤②。

（3）选择“Internet 协议版本 4(TCP/IPv4)”，如图【1-1】步骤③。

（4）设置“IP 地址：192.168.137.3”、“子网掩码：255.255.255.0”。，如图【1-1】步骤④。

（5）确定设置，如图【1-1】步骤⑤、⑥。

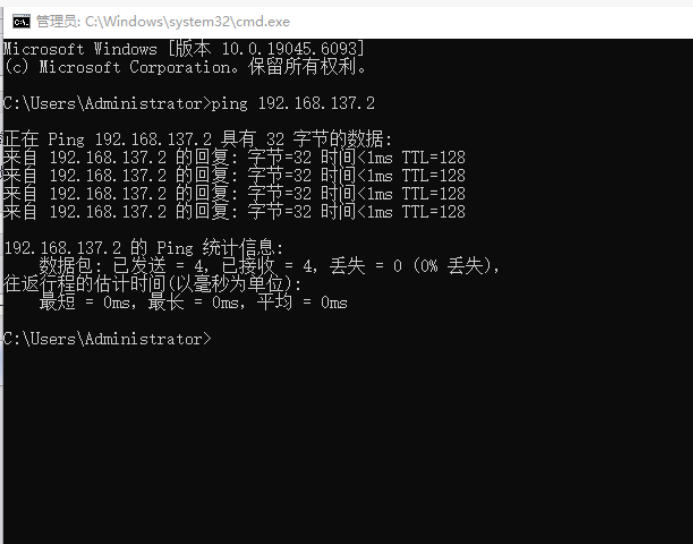

通过ping命令确认电脑跟采集卡网络已经联通

从电脑的命令提示符工具，进入。然后ping 192.168.137.2，如果能够正常的返回信息（如上图）则说明电脑跟采集卡已接通。

打开DAS采集卡软件进行测试

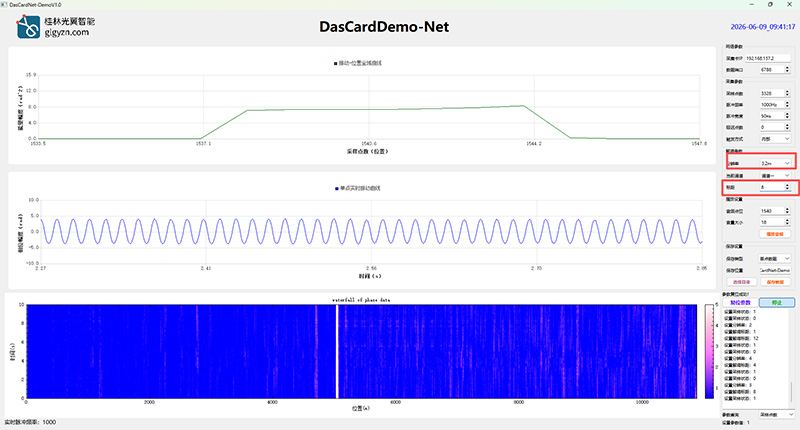

打开 DasCardNet-Demo 软件进行设置
（1）设置“采集卡 IP：192.168.137.2”，如图【1-2】步骤①。
（2）设置“数据端口：6788”，如图【1-2】步骤②。

然后配置采集卡参数进行测试。

DAS光口采集卡（GY-DAQ-2480-OE）安装准备

1. 光口DAS采集卡（型号：GY-DAQ-2480-OE）*1
2. 光模块SPF+10G * 2，一个插入采集卡，另一个插入万兆网卡或万兆交换机。
3. 采集卡跟交换机（服务器）连接的光纤跳线。

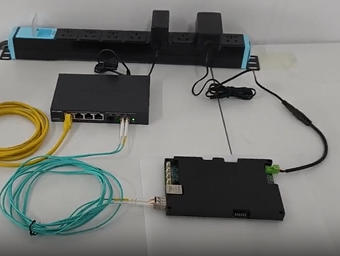

光口采集卡的连接

光模块采用SPF+10G光模块 注意不要选错。 《10Gb/s SFP+ Dual Fiber 双纤光模块》

其他步骤同上，先配置IP，然后ping采集卡的IP地址看是否接通。接通后 用软件测试。
