QPD100 四像限光电探测器
产品概述：QPD100 四像限光电探测器
关键词：
QPD100
产品型号：QPD100
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 概述
QPD四象限位置探测器采用象限一致性良好的光电二极管，集成低噪声电源和放大电路，具有噪声低，增益大等特点。广泛用于激光准直/制导，角度测量等应用。
2. 特点
- 结构紧凑
- 单电源供电
3. 应用
- 光斑对准
- 角度测量
- 激光准直
- 位移监测
4. 规格
| 型号 | QPD100A-2M |
|---|---|
| 材料 | Si |
| 波长范围 | 400-1100nm |
| 光敏区域 | 10x10mm |
| 象限间隙 | 200um |
| 推荐光斑直径 | 1-4.5mm |
| 响应度 | 0.38A/W @1064nm |
| 带宽a | DC-2MHz |
| 上升时间a | 180ns |
| 跨阻增益a | 10kV/A |
| 最大光电流 | 500uA |
| 最大输出电压a | 5V |
| 噪声电压a | 2mV |
| 噪声等效功率 | 8.6pW/√Hz |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | MMXC |
| 工作电压 | 12VDC |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载

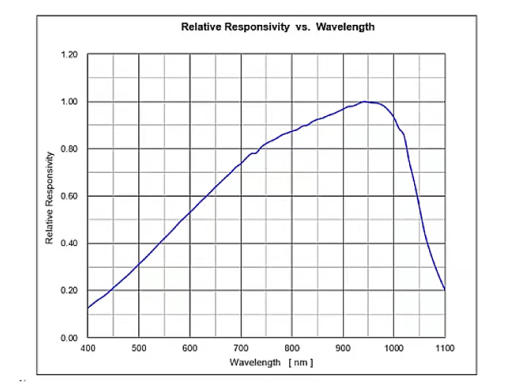

5. 响应曲线

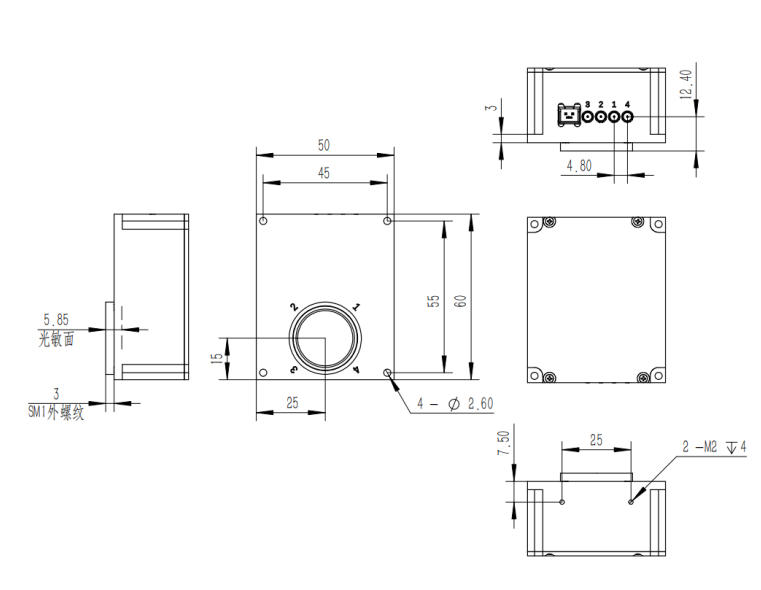

6. 机械尺寸
7. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 射频线MMXC转BNC | 4 | 根 | |
| 3 | 电源适配器 | 1 | 个 | 12V |
| 4 | 电源连接线 | 1 | 根 |
