PD11 光电探测器
产品概述：PD11 系列光电探测器是一款AC耦合的光电探测器。
关键词：
AC耦合光电探测器
产品型号：PD11
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1.概述
PD11 是一种带放大电路的光电探测器，可与光学系统中的 FC 连接光缆一起使用。该装置包括光电二极管、跨阻放大器、射频连接器等，封装在一个铝制外壳中。FC 法兰便于与光纤光源耦合，输出端使用 SMA 连接器，以减小尺寸并最大限度的提高频率响应，带宽为 1GHz。
2.特点
- 覆盖波长范围 1000-1700nm
- 紧凑的外壳
- SMA 输出接头
- FC 光纤输入头
3.应用
- 探测弱光信号
- 探测快速激光脉冲
- 外差激光拍频信号探测
4.规格
| 型号 | PD11C-1G |
|---|---|
| 材料 | InGaAs |
| 波长范围 | 1000-1700nm |
| 输入接口 | FC 法兰 |
| 响应度 | 0.9A/W @1550nm |
| 带宽 a | 400k-1GHz |
| 上升时间 a | 400ps |
| 增益 a | 3kV/A |
| 饱和光功率 | 252uw |
| 噪声电压 a | 28mVpp |
| 噪声等效功率 | 58.2pW/√Hz |
| 探测器公共参数 | 典型值 |
|---|---|
| 最大输出幅度 a | ±0.7V |
| 工作电压 | 12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | AC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于 50Ω负载

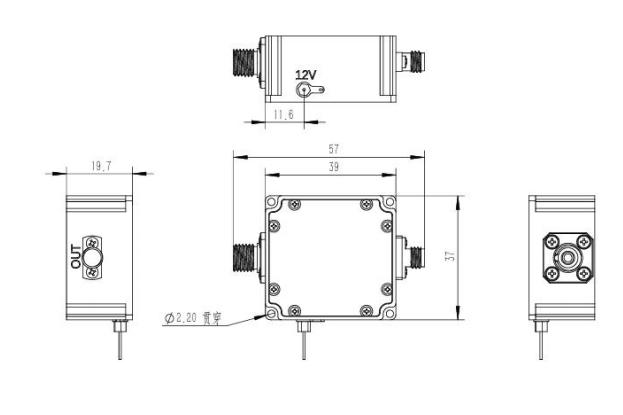

5.机械尺寸
6.响应曲线
