安装式光电二极管 SM1螺纹
产品概述：安装式光电二极管是一种封装后的光电探测器，具有结构稳定、易于安装、高灵敏度和低暗电流等特点。广泛应用于光通信、工业自动化、医疗检测、环境监测、激光测量、安全系统和天文观测等领域，适用于各种光电探测场景。
产品型号：SM1PD1A/B
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 概述
安装式光电二极管是一种封装后的光电探测器，具有结构稳定、易于安装、高灵敏度和低暗电流等特点。广泛应用于光通信、工业自动化、医疗检测、环境监测、激光测量、安全系统和天文观测等领域，适用于各种光电探测场景。
2. 特点
- 结构稳定
- 大光敏尺寸
- 易于安装
3. 应用
- 光学实验
- 光通信
- 测量仪器
4. 规格
| 型号 | SM1PD1A/B |
|---|---|
| 材料 | Si |
| 波长范围 | 350-1100nm |
| 光敏区域尺寸 | 9x9mm |
| 响应度 | 0.55A/W @980nm |
| 带宽 | DC-5MHz |
| 上升时间a | 80ns |
| 暗电流a | 1.5nA |
| 结电容a | 300pF |
| 最大偏置电压 | 10V |
| 输出接头 | BNC female |
| 工作温度 | -40~60℃ |
| 存储温度 | -40~85℃ |
备注：
SM1PD1A为阴极接地版本
SM1PD1B为阳极接地版本
a为偏置电压5V下测量结果

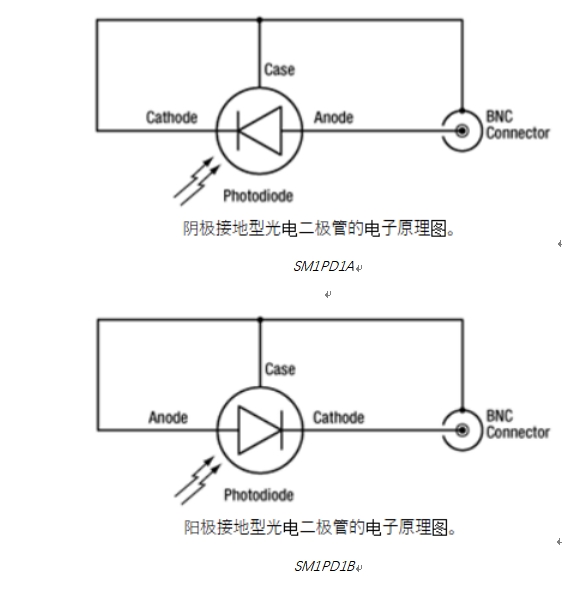

5. 原理框图

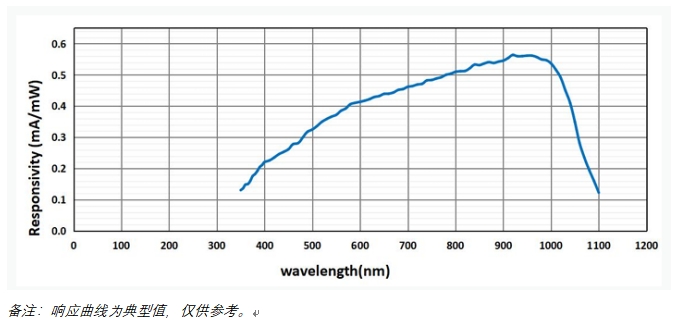

6. 响应曲线

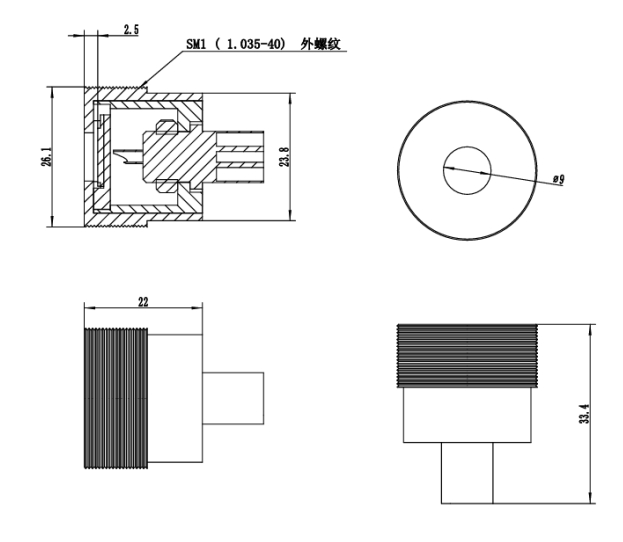

7. 机械尺寸
