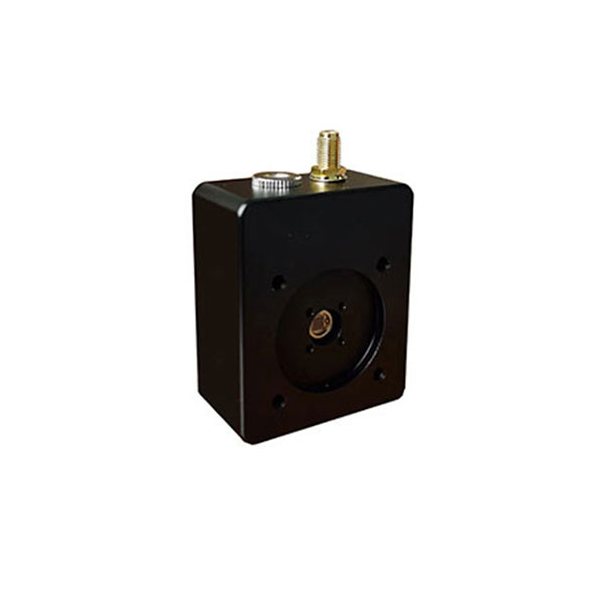

APD12702 大光敏面APD光电探测器模块
产品概述：APD12702 APD光电探测器光敏面有3mm那么大，然后带宽还有40M 和 80M 2种可以选择，增益有10^4，噪声电压5mV。
产品型号：APD12702
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 概述
雪崩光电探测器(APD)设计用于提供比标准PIN探测器更强的灵敏度和更低的噪声，非常适合于低光功率级别的应用。我们除了标准的APD之外，还提供具有可变增益(即M因子)的版本。
一般而言，雪崩光电二极管利用内部增益机制来增加灵敏度。将一个较高的反向偏压施加到该二极管来产生强电场。当入射光子产生一个电子空穴对时，电场使电子加速，导致由碰撞电离产生次级电子。所产生的电子雪崩将产生几百倍的增益因子，用倍增因子M表示，M与反向偏压和温度呈函数关系。一般而言，M因子随温度降低而增大，随温度升高而减小。类似地，M因子将在反向偏置电压升高时增大，在反向偏置电压降低时减小。
APD12702集成了热敏电阻，可调节偏置电压，以补偿温度变化对M因子产生的影响。
2. 特点
- 温度补偿
- 紫外增强
- 选配FC法兰
- 高灵敏度
- 大光敏尺寸（3mm）
- 30mm光学笼式系统
3. 应用
- 探测弱光信号
- 荧光测量
- 化学分析仪器
4. 规格
| 型号 | APD12702A-40M | APD12702A-80M |
|---|---|---|
| 材料 | Si | |
| 波长范围 | 300-1000nm | |
| 光敏区域直径 | 3mm | |
| 响应度 @M=1 | 0.5A/W @ 800nm | |
| 带宽a | DC-40MHz | DC-80MHz |
| 上升时间a | 8.5ns | 4.8ns |
| 增益a | 1.8x10^4V/W | 3.0x10^4V/W |
| 饱和光功率 | 256uW | 153uW |
| 噪声电压a | 5mVpp | 8mVpp |
| 最大输出电压a | 4.6V | 4.6V |
| 噪声等效功率 | 5.56pW/√Hz | 5.37pW/√Hz |
| 工作电压 | 9V | |
| 工作电流 | <200mA | |
| 输出阻抗 | 50Ω | |
| 输出耦合方式 | DC | |
| 输出接头 | SMA female | |
| 工作温度 | -10~65℃ | |
| 存储温度 | -40~85℃ | |
备注：
a 对于高阻负载

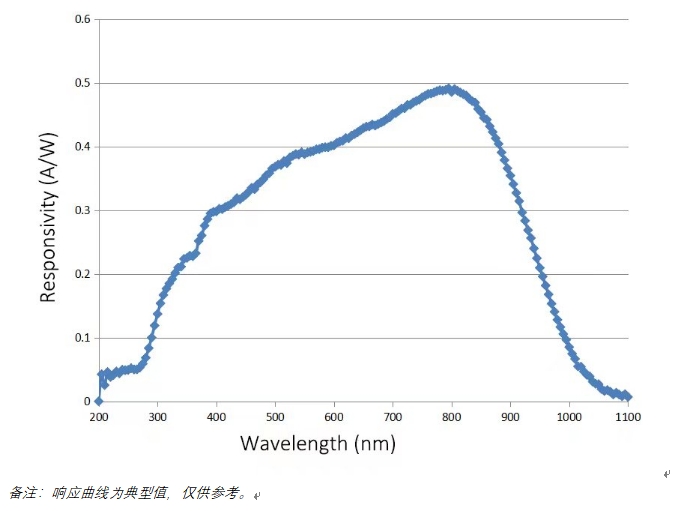

5. 响应曲线
6、发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 9V |
| 3 | SMA转BNC射频线 | 1 | 根 |
