声光调制器主要功能是什么?

2024年06月13日 23:05

关键词: 声光调制器 AOM 光纤声光调制器

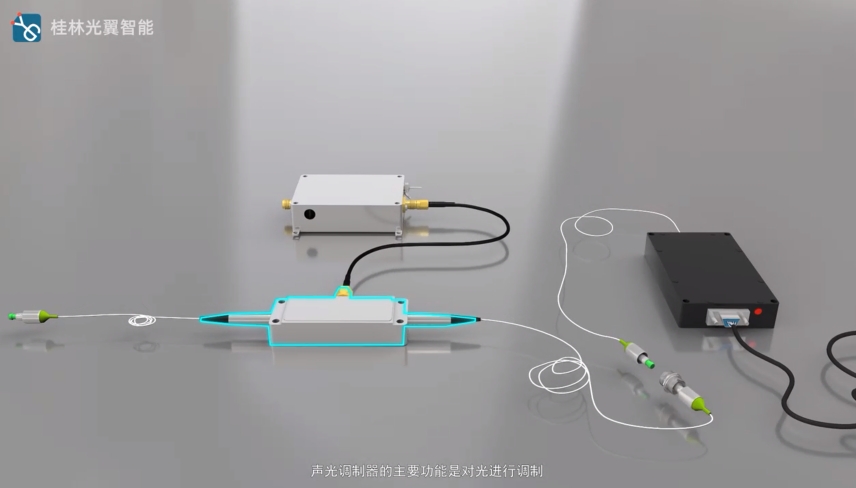

声光调制器是由调制器本身和驱动2部分组成。


在使用时,输入光接入调制器的一端,然后另外一端即为输出端。由于我们的声光调制器是不区分输入输出方向的,所以您不需要担心接错方向。

然后声光调制器的中间的射频接口通过射频线连接至驱动器的“功率输出”端。驱动器上还有一个“调制”的SMA输入接口,该接口用于接收外部输入的TTL调制信号。

声光调制器驱动的工作电压为:+24VDC@320mA,在接入电源的时候需要注意,这是电源接口示意图,其中中间接线柱为正极,旁边的接线柱为负极,请勿接反。

全部接好线之后,您可以通过信号发生器给“调制”输入端输入TTL信号,高电平为5V,低电平为0伏。如果供电跟接线正确,那么就可以调制出对应信号的脉冲光。

如果您想验证您输出的光是否脉冲光,您可以通过使用一个“偏压光电探测器”,比如说DET30A-2G把声光调制器的输入端接入探测器,然后把探测器的输出接入示波器上查看输出信号是否脉冲光。

声光调制器通过TTL信号能调制出脉冲光,那么是否可以输入正弦波信号?输让AOM调制出正弦信号的光么?
