FBG光纤光栅解调用什么光电探测器激光器

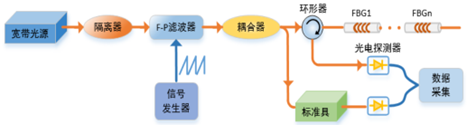

FBG光纤光栅解调原理图

FBG光纤光栅解调原理图(来源网络）

可调谐光纤 F-P 滤波器检测法根据光纤 F-P 腔的干涉特点实现波长检测功能。F-P 滤波器是利用光波的干涉实现对波长的选择，该器件结构简单，稳定性好，精细度高目调谐速度很快，因此在性能方面能够满足在光纤光栅传感领域的波长检测中的应用需求但是需要对其温度引起的非线性效应进行相应的控制补偿。

该方案中光源采用ASE带宽光源，有时候期望高精度然后又方便解调等考虑，直接采用可调谐激光器替代ASE宽带光源和滤波器。

FBG光纤光栅解调仪需要什么样的光电探测器

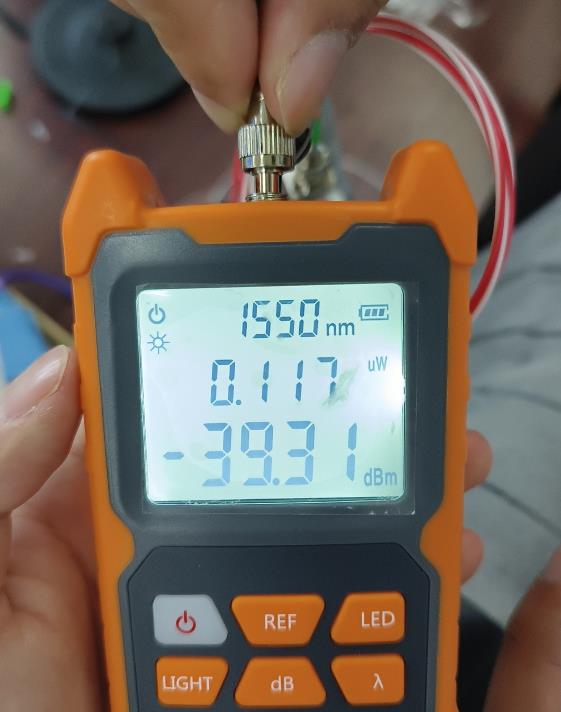

在光纤光栅解调仪中，我们一般采用C波段（1550nm)的波长。输入方式为光纤输入。那么进入光电探测器的光功率大概多大呢？根据我们的经验光源的发射功率在10mW左右的话，光经过光栅后，输出到光电探测器还有-39dbm（0.1uw)左右这个功率。我们可以选择APD的光电探测器。
