1、需要使用的设备:
光电探测器、示波器、功率计、光斑分析仪等

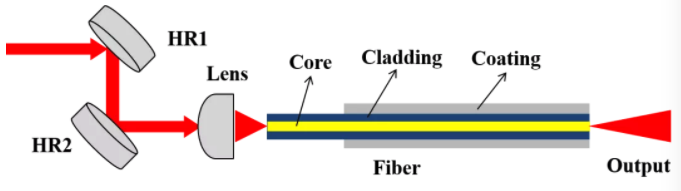

2、调节光路:
3、调节过程:
搭建上述光路,注意:激光经HR1和HR2后,确保激光平行且准直传输;固定Lens或光纤芯径,使光纤芯径或Lens可三维调节,即可以按照XYZ三维坐标系平移;Lens可选球透镜、非球面透镜、显微物镜等;
将光电探测器放置在光纤输出端,用示波器直流检测(高阻匹配);
将Lens与光纤端面尽量靠近并居中对齐,首先增大Lens与光纤端面的间距,同时调节垂直于激光传输方向的两个维度,使示波器信号值最大;再继续增大Lens与光纤端面间距,同时继续调节垂直于激光传输方向的两个维度,观察示波器信号,确保每调节一次,都能将示波器信号值增大;
当示波器信号值增大到光电探测器的最大电压供给(5V或12V)后,更换功率计监控输出光,按照步骤3继续调节,直至输出功率最大;
使用光斑分析仪检查输出光光束质量,避免光斑有畸形情况。
注意:
此方法不需调节偏转,因此要保证Lens和光纤端面尽量垂直激光光路;
小芯径(如光子晶体光纤等)的光纤调节困难,每次调节量不宜过大;
耦合效率与透镜的焦距、光纤的芯径和NA值有关,尤其是NA值较小的光纤、耦合难度较大;
若光纤为双包层光纤,请在输出端用合适的小孔光阑阻挡包层光,避免其传输到光电探测器或功率计上干扰调节过程。
