APD 平衡光电探测器 M可调共模抑制比35db

产品概述：

BPD570系列光电探测器基于2颗性能一致的高性能APD光电探测器，M因子可调，具有35db的超高共模抑制比，噪声低。

关键词： APD平衡 BPD APD BPD570

产品型号：BPD570

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

1. 概述

雪崩光电二极管平衡探测器是一种平衡接收器，通过两输入信号相减消除共模噪声。平衡探测器使用两个匹配的雪崩光电二极管(APD)和一个超低噪声、超低失真、高速跨阻抗放大器，是低光输入功率应用的理想选择。每个APD通过长度匹配的SMF-28e+光纤耦合FC/APC端，以免在输入端和光电二极管的有源区之间产生光程差。相比于使用硅或铟镓砷PIN光电二极管的其它平衡探测器，BPD570的独特性是极低的NEP和光学增益控制。

2. 特点

光学增益控制
低NEP
出色的共模抑制比
低噪声

3. 应用

OCT
DAS
外差探测
光学延迟测量

4. 规格

型号	BPD570A-10M	BPD570A-75M	BPD570A-200M	BPD570A-400M
材料	Si APD
波长范围	400-1100nm
输入接口	FC/APC（内部62.5/125多模光纤）
响应度	0.6A/W @905nm
共模抑制比	>30dB
带宽a	DC-10MHz	DC-75MHz	DC-200MHz	DC-400MHz
上升时间a	35ns	4.5ns	1.8ns	1ns
跨阻增益b	165kV/A		11.2kV/A
M因子	50-100		50-100
饱和光功率c	270nw		4uw
失调电压a	±1mV		±1mV
噪声电压a	2mV RMS		2mV RMS
噪声等效功率	0.07pW/√Hz		pW/√Hz

型号	BPD570A-10M-FS	BPD570A-75M-FS	BPD570A-200M-FS	BPD570A-400M-FS
材料	Si APD
波长范围	400-1100nm
输入接口	自由空间
响应度	0.6A/W @905nm
共模抑制比	>30dB
带宽a	DC-10MHz	DC-75MHz	DC-200MHz	DC-400MHz
上升时间a	35ns
跨阻增益b	165kV/A
M因子	100
饱和光功率c	270nw
失调电压a	±1mV
噪声电压a	2mV RMS
噪声等效功率	0.11pW/√Hz

型号	BPD570C-10M	BPD570C-75M	BPD570C-200M	BPD570C-400M
材料	InGaAs APD
波长范围	1000-1700nm
输入接口	FC/APC (内部 SMF28e+光纤)
响应度	0.9A/W @1550nm
共模抑制比	>35dB
带宽a	DC-10MHz	DC-75MHz	DC-200MHz	DC-400MHz
上升时间a	36ns	4.5ns	1.8ns	1ns
跨阻增益b	1MV/A	165kV/A	6kV/A	3.3kV/A
M因子			8-18	8-18
饱和光功率c	4.4uw	27uw	37uw	75uw
失调电压a			±1mV	±1mV
噪声电压a	9mV RMS	8mV RMS	0.8mV RMS	0.8mV RMS
噪声等效功率	2.6pW/√Hz	11.4pW/√Hz	1.28pW/√Hz	1.5pW/√Hz

型号	探测器公共参数
最大输出幅度a	±2.0V
工作电压	±12V
工作电流	<200mA
输出阻抗	50Ω
输出耦合方式	DC
输出接头	SMA female
工作温度	0~55℃
存储温度	-40~85℃

备注：

a 对于50Ω负载
b 对于高阻负载
c 在M最大时

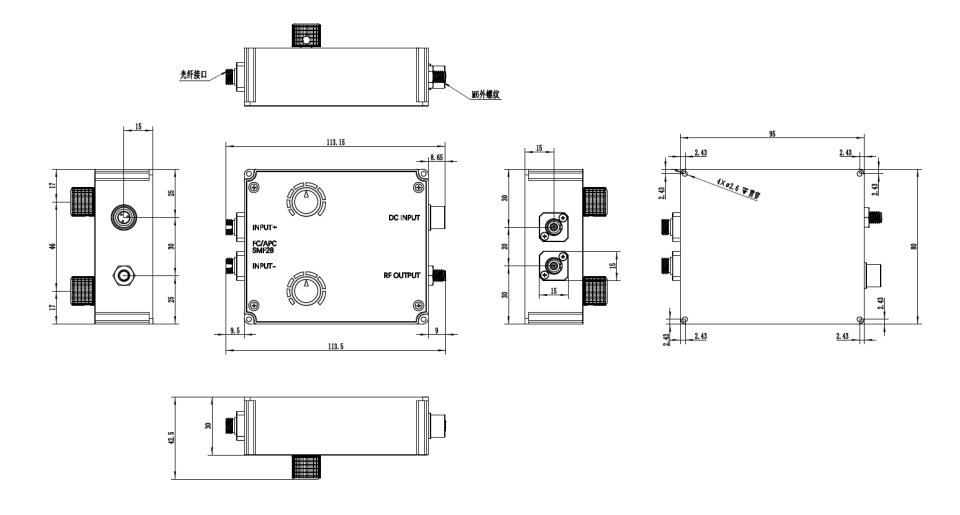

5. 机械尺寸
