MEMS 1×N 光开关模块 DTS光开关

产品概述：

1xN MEMS光开关模块工作波段为 O/C/L/L+ band，测试波长1310/1550/1625/1650，采用模块封装，切换速度快，大量用于城域网，数据中心，光纤传感与监测及仪器仪表等应用。

关键词： 光开关 MEMS 光开关 DTS光开关 DTS

产品型号：MEMS 1×N-A-B-C-D-E-F-G

规格书： 点击下载

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

模块化封装

切换速度快
插损低、重复性好
高可靠性高稳定性

城域网
数据中心

光纤传感与监测
仪器仪表

参数	单位	MEMS 1×N-SM
工作波长	nm	O/C/L/L+ band
测试波长	nm	1310/1550/1625/1650
插入损耗	dB	@CWL Single-band≤0.8 (N≤8)≤1.0 (8<N≤16)≤1.3 (16<N≤32)≤1.5 (32<N≤64)≤2.0 (64<N≤144)≤2.2 (144<N≤256)	@CWL Dual-band≤1.0 (N≤8)≤1.2 (8<N≤16)≤1.5 (16<N≤32)≤1.7 (32<N≤64)≤2.2 (64<N≤144)≤2.4 (144<N≤256)
波长相关损耗	dB	≤0.3 (N≤64)≤0.4 (64<N≤144)≤0.5 (144<N≤256)
偏振相关损耗	dB	≤0.15
回波损耗	dB	≥45
串扰	dB	≥50
重复性	dB	≤±0.05
切换时间	ms	≤15
寿命	times	≥109
最大光功率	mW	≤500
工作电压	V	DC 5V±10%
工作电流	mA	≤50 (N≤16)≤250 (16<N≤64)≤350 (64<N≤144)≤500 (144<N≤256)
工作温度	°C	-20 ~ +85
存储温度	°C	-40 ~ +85

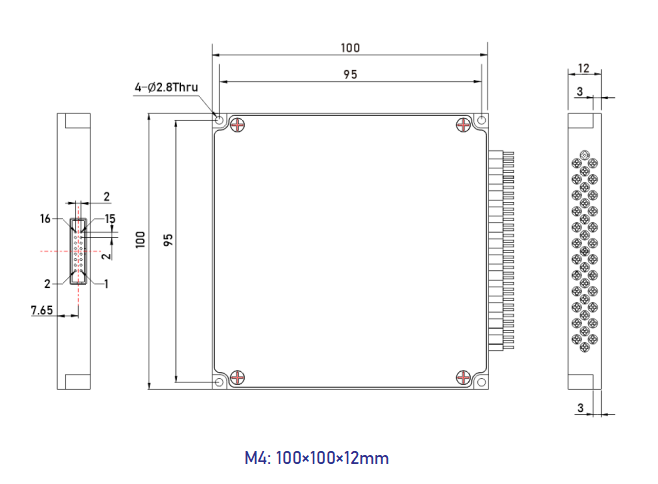

封装尺寸	mm	M1: 34×24×11 ±0.2 (N≤64, Bare Fiber)M2: 60×24×11 ±0.2 (N≤16, Loose Tube)M3: 90×55×12 ±0.2 (16<N≤64, Loose Tube)M4: 100×100×12 ±0.2 (64<N≤144, Loose Tube)M5: 110×141×12 ±0.2 (144<N≤256, Loose Tube)
1.所有参数均在室温工作环境下测试；2.所有参数均不包括连接头插入损耗。3.波长相关损耗测试范围为±20nm。

参数	单位	MEMS 1×N-MM
工作波长	nm	850±30, 1310±30
测试波长	nm	850/1310
插入损耗	dB	@CWL Single-band≤0.8 (N≤12)≤1.0 (12<N≤16)≤1.8 (16<N≤128)	@CWL Dual-band≤1.0 (N≤12)≤1.2 (12<N≤16)≤2.0 (16<N≤128)
波长相关损耗	dB	≤0.3 (N≤16)≤0.4 (16<N≤128)
偏振相关损耗	dB	≤0.2
回波损耗	dB	≥30
串扰	dB	≥30
重复性	dB	≤±0.05
切换时间	ms	≤15
寿命	times	≥109
最大光功率	mW	≤500
工作电压	V	DC 5V±10%
工作电流	mA	≤50 (N≤16)≤250 (16<N≤64)≤350 (64<N≤128)
工作温度	°C	-20 ~ +85
存储温度	°C	-40 ~ +85
封装尺寸	mm	M1: 34×24×11 ±0.2 (N≤16, Bare Fiber)M2: 60×24×11 ±0.2 (N≤16, Loose Tube)M3: 90×55×12 ±0.2 (16<N≤64, Loose Tube)M4: 100×100×12 ±0.2 (64<N≤128, Loose Tube)
1.所有参数均在室温工作环境下测试；2.所有参数均不包括连接头插入损耗。3.波长相关损耗测试范围为±20nm。

管脚编号	管脚定义	信号方向、类型	功能说明
M1/M2	M3/M4/M5
5	1	D0	Input	数据位D0（低位）
	2	D5	Input	数据位D5
2	3	VCC	Power	工作电源，DC 5V，1.0A
	4	D7	Input	数据位D7（高位）
	5	D6	Input	数据位D6
4	6	GND	Power	GND
	7	D4	Input	数据位D4
6	8	D1	Input	数据位D1
9	9	TXD	Output	串口数据发送端（TTL电平串口）
10	10	RXD	Input	串口数据接收端（TTL电平串口）
7	11	D2	Input	数据位D2
8	12	D3	Input	数据位D3
12	13	/BUSY	Output	低电平准备复位或接收数据。
	14	/ALARM	Output	高电平表示光模块运行错误。
3	15	/STROBE	Input	下降沿执行数据位。
14	16	/RESET	Input	低电平复位到通道0。
11		GND	Power	GND
13		MODE		低电平数据位控制切换，高电平UART控制切换
1		NC		悬空
