大光敏PD光电探测器 320-1100nm 10M 带宽 空间光输入
产品概述：PD58系列光电探测器 采用5.8x5.8mm的大尺寸PD，响应波长320-1100nm， 采用空间光输入，10M带宽。
产品型号：PD58
规格书： 点击下载
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 概述
PD58是一种带放大电路的光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、射频连接器等，封装在一个铝制外壳中，输出端使用BNC连接器。产品支持参数定制。
2. 特点
- SM1内螺纹接口
- 参数定制
- 高稳定性
- 大光敏尺寸
3. 应用
- 探测激光脉冲
- 科学实验
- 分析仪器
4. 规格
| 型号 | PD58A-100k | PD58A-1M | PD58A-10M | PD58A-20M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波长范围 | 320-1100nm | |||
| 输入接口 | 自由空间（SM1内螺纹） | |||
| 响应度 | 0.45A/W @850nm | |||
| 光敏区域直径 | 5.8x5.8mm | |||
| 带宽b | DC-100k | DC-1M | DC-10M | DC-20M |
| 上升时间b | 3.5us | 350ns | 35ns | 18ns |
| 跨阻增益a | 1MV/A | 200KV/A | 20KV/A | 8KV/A |
| 饱和光功率 | 9uW | 45uW | 450uW | 1.1mW |
| 输出偏置电压a | 240mv | 60mv | 6mv | 4mv |
| 噪声电压b | 12mv | 8mv | 6mv | 5mv |
| 噪声等效功率 | 5.6pW/√Hz | 6.2pW/√Hz | 21.5pW/√Hz | 30.6pW/√Hz |
| 型号 | 探测器公共参数 |
|---|---|
| 最大输出幅度 | 4.5V |
| 工作电压 | ±12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载
b 对于50欧负载

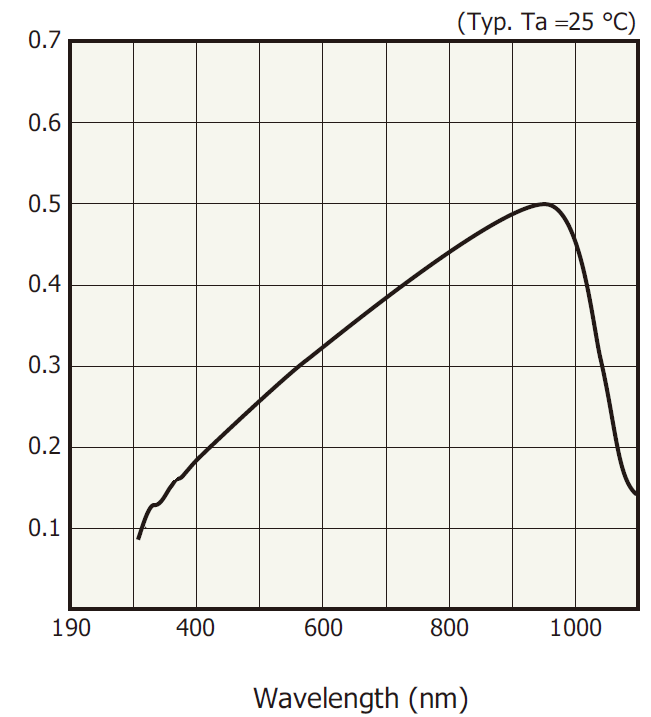

5. 响应曲线

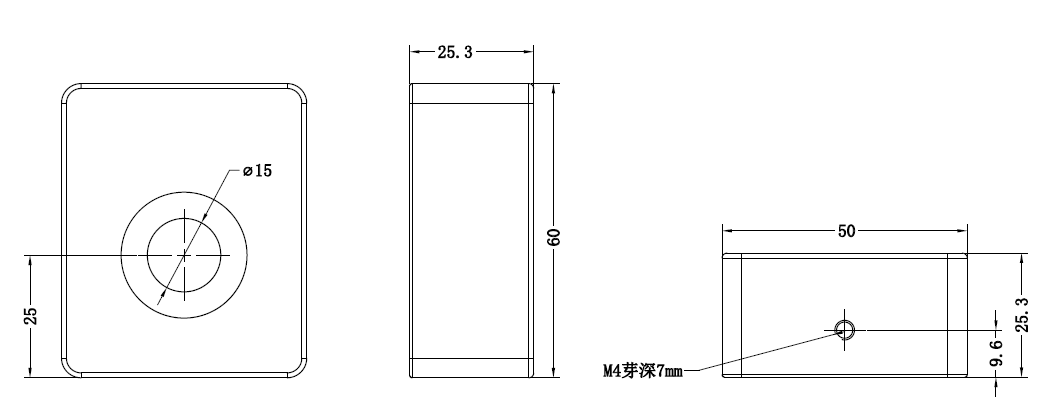

6. 机械尺寸

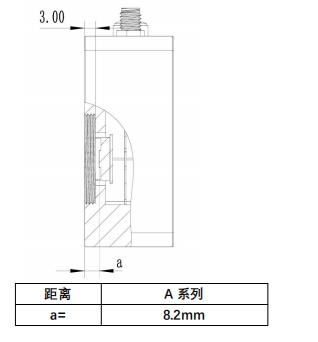

7.光敏距离示意图
8.发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 正负线性电源 | 1 | 个 | ±12V |
| 3 | 双头BNC射频线 | 1 | 根 |
