1550nm超窄线宽单频激光器 ≤2 kHz

产品概述：

该产品具有窄线宽、高出光功率、波长稳定、噪声低、功耗低、可靠性高等特点，是一款性能优越的半导体激光器产品。

关键词： 1550nm单频激光器窄线宽激光器 2khz线宽激光器 1550nm蝶形封装激光器

产品型号：GY-SFL-1550-x

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

中心波长 1550nm 超窄线宽单频激光器是集硅光子芯片技术、ECL外腔激光技术、先进的封装工艺为一体的高性能半导体激光器产品。
该产品具有窄线宽、高出光功率、波长稳定、噪声低、功耗低、可靠性高等特点。是一款性能优越的半导体激光器产品。
该产品可以使用在激光雷达、相干探测、光纤传感、医疗光子、科研设备、3D 测绘及其它领域，亦可根据客户的应用需求进行定制。

技术优势

硅光子集成芯片技术
ECL 外腔激光器
可调谐光子技术
超窄线宽

主要特点

超窄线宽 (≤2 kHz)
单频中心波长 1550nm，支持 C 波段任意波长定制
出光功率及波长稳定
低光噪声
低 RIN 值
低功耗
14Pin 蝶形封装

产品应用

激光雷达
相干探测
光纤传感
医疗光子
科研设备
3D 测绘

产品参数

极限参数：
使用过程中，环境条件及参数设置不可超过如下极限值；否则可能会导致器件的性能不良，缩短产品寿命，或造成器件损坏。因此导致的任何产品问题不在保修范围内。

规格参数	简称	Min.	Type.	Max.	Unit
存储温度	Ts	-40		85	℃
LD 正向电压	VLD		1.6	1.8	V
LD正向电流	ILD			300	mA
TEC 电流	ITEC			1.5	A
TEC 电压	VTEC			3	V

光学及电气参数（TLD=25℃）

规格参数	简称	条件	最小值	典型值	最大值	单位
阈值电流	Ith	CW		35		mA
中心波长	λC		1530	1550.12	1565	nm
出纤光功率	Pf	CW		10		mW
洛伦兹线宽*	FWHM	CW			2	kHz
光噪声	PhN	光噪声@10Hz		7E+05		Hz rms^2/Hz
光噪声	PhN	光噪声@200Hz		6E+03		Hz rms^2/Hz
相对强度噪声	RIN	≥1kHz			-140	dB/Hz
边摸抑制比	SMSR	CW		55		dB
偏正消光比	PER	CW	20			dB
光隔离度	ISO			50		dB
TEC 设定温度	TTEC	CW	15		45	℃
运行温度	To		-20		70	℃
运行湿度	%		5		85	%

*延时自外差法测定洛伦兹线宽

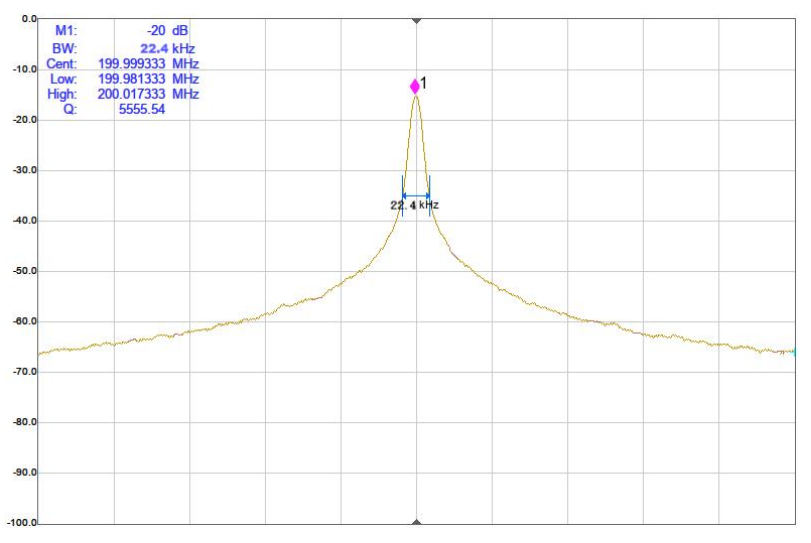

典型洛伦兹线宽（1.12kHz）

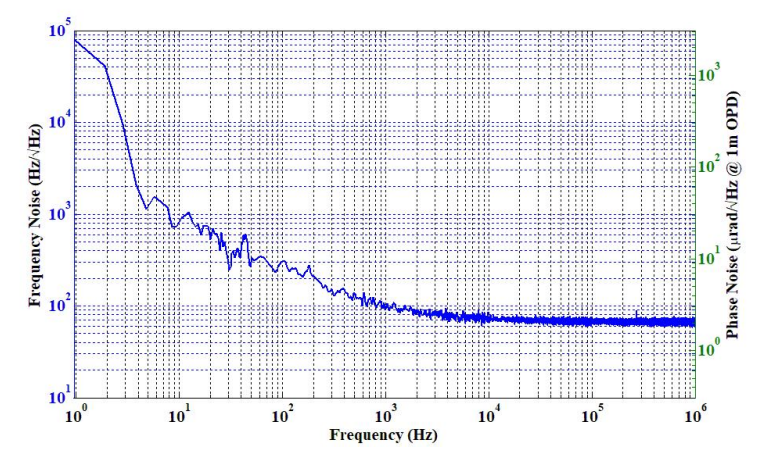

典型光噪声测试结果

典型 RIN 值测试结果（<-140dBc/Hz@1kHz）

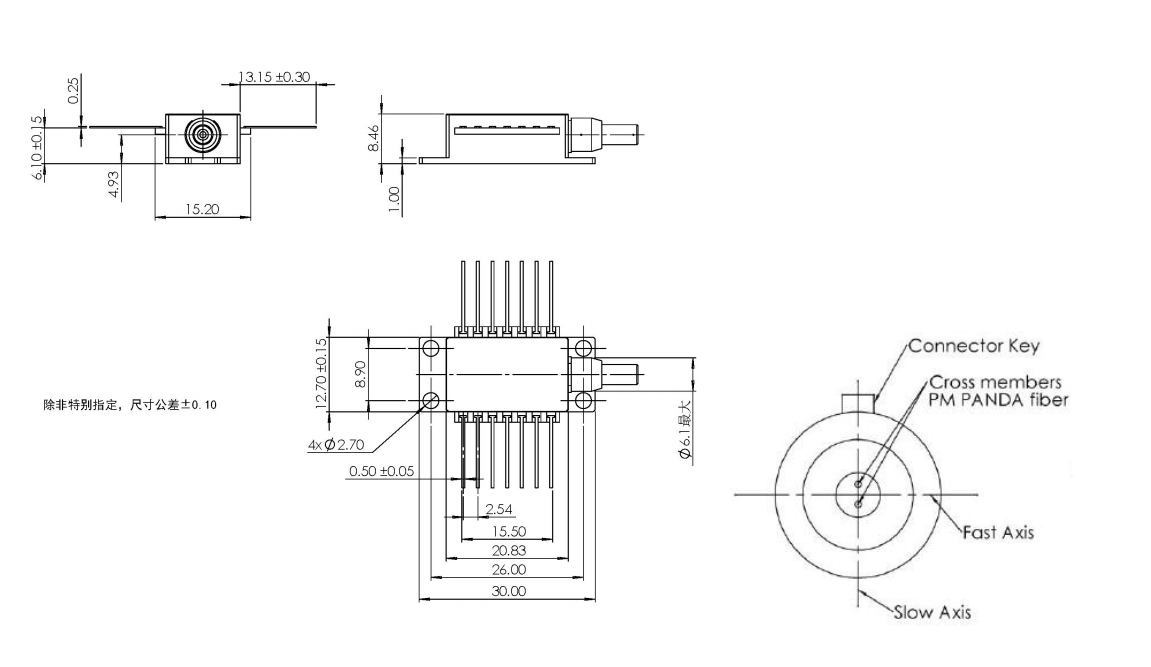

器件管脚定义（N 型管脚）

引脚	描述	引脚	描述
1	制冷器阳极（ TEC +）	8	NC
2	热敏电阻（ Thermistors）	9	NC
3	背光探测器阳极（ PD -）	10	激光器阳极（LD+）
4	背光探测器阴极（ PD +）	11	激光器阳极（LD+）
5	热敏电阻（ Thermistors）	12	NC
6	NC	13	管壳（Case）
7	NC	14	制冷器阴极（ TEC -）
