PDLX03D2-200 长波长光电探测器模块(900nm~2600nm)
产品概述：PDLX10D2系列是一款长波长，带放大的自由空间光耦合得光电探测器模块，波长范围：900-2600nm，带宽：25Mhz，最大输出3V，设计用于长波长得空间光信号探测，激光监测等应用
产品型号：PDLX
规格书： 点击下载
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
应用
- 光学实验
- 脉冲光波形检测
特性
- 30mm光学笼式系统安装孔
- 波长范围900-2600nm
- 选配锂电池供电，噪声更低
- 选配FC法兰，可使用光纤耦合
规格参数
| 型号 | PDLX03D2-200M |
|---|---|
| 材料 | InGaAs |
| 波长范围 | 900-2600nm |
| 光敏区域直径 | 0.3mm |
| 响应度 | 1.3A/W @2300nm |
| 带宽a | DC-200MHz |
| 上升时间a | 1.8ns |
| 损伤阈值 | 5mW |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作电压 | 9-12VDC |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于50Ω负载
原理框图
操作步骤
- 调整示波器的电压格度到10mV/div，设置示波器的输入阻抗为50Ω；
- 用同轴电缆将探测器的输出和示波器的输入连接；
- 确保探测器接收的功率在饱和功率以内，然后打开待测光源并对准光敏区域；
- 观察示波器的波形。
注：我们使用负载电阻R将光电流I转换成电压V，以便在示波器上查看：V = I x R
负载电阻会影响响应速度，为了获得最大带宽，我们建议使用50欧姆同轴电缆，并在电缆另一端使用50欧姆终端电阻，以进行阻抗匹配。如果带宽不重要，可以通过增益负载电阻来增加特定光照下的电压量。同轴电缆的长度会对响应产生深远影响，因此建议尽可能缩短电缆。

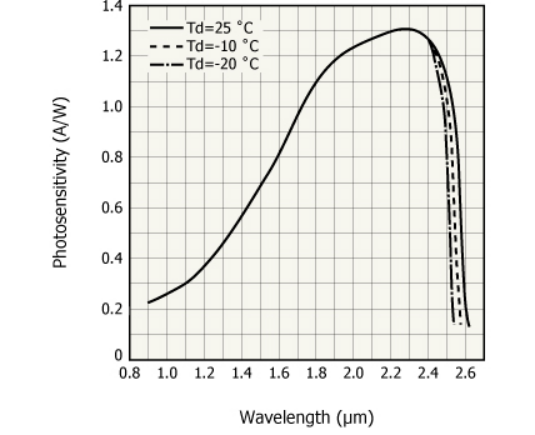

响应曲线
外形尺寸：
发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 12V |
| 3 | SMA转BNC射频线 | 1 | 根 |
光电探测器常见问题
快捷选型表
| 选型描述 | 备注 | 链接 |
|---|---|---|
| 800-1700nm光纤输入的光电探测器 | 光纤输入 | 查看 |
| 800-1700nm的空间光输入光电探测器 | 空间光输入 | 查看 |
| 400-1100nm光纤输入硅光电探测器 | 光纤输入 | 查看 |
| 400-1100nm空间光输入硅光电探测器 | 空间光输入 | 查看 |
| 1G带宽以上的光电探测器 | 1G带宽以上 | 查看 |
知识扩展
光电探测器V3结构升级，兼容Thorlabs的FC转接盘
[产品动态] 2024-05-28 23:58:08
光电探测器V3结构升级，在光电探测器的前端预留了sm1的外螺纹。可以兼容thorlabs的FC转接盘。当选择光纤输入时，装上FC转接盘，这样就可以选择光纤转接输入。
1064nm光电探测器用于气象激光雷达
[产品动态] 2024-05-11 06:59:01
1064nm的光电探测器，用于气溶胶，大气激光雷达等应用，这款探测器采用硅材料的APD光电二极管，在1064nm处进行了增强，依然拥有0.36V/Ｗ的响应度。使得对1064nm的光反应及其灵敏。
