Ф3mm 300-1000nm 硅雪崩光电二极管 355nm紫外增强

产品概述:

Ф3mm超大靶面,300-1000nm响应范围,355nm紫外增强,硅基雪崩光电探测器;适合用于荧光探测,超弱光探测等应用场景。

关键词: 紫外光电探测器 3mm光电探测器 光电二极管 apd光检测器 400-1100nm
产品型号:GY-Si-APD-3000-TO5
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


1. 概述

Ф3mm355nm硅雪崩光电二极管是一种高性能的光电探测器件,设计用于探测紫外到可见光范围内的光信号,特别是355纳米波长的激光。


2. 应用

  • 正照平面型芯片结构
  • 高响应性
  • 高增益
  • 低结电容
  • 低噪声


3. 光电性能(@Ta=22+3℃)

特性参数符号测试条件最小典型最大单位
光谱响应范围λ——300~1000nm
光敏面直径φ——300μm
响应度Reλ=355nm, φ=1μw, VR=10V——0.22——A/W
λ=355nm, φ=1μw, VR=80V——6. 75——
暗电流IDVR=0.9VBR——1550nA
总电容CtotVR=0.9VBR, f=1MHz——50——pF
反向击穿电压VBRIR=10μA 80——200V
工作电压温度系数δTC=-40℃~85℃ ——0.4——V/℃

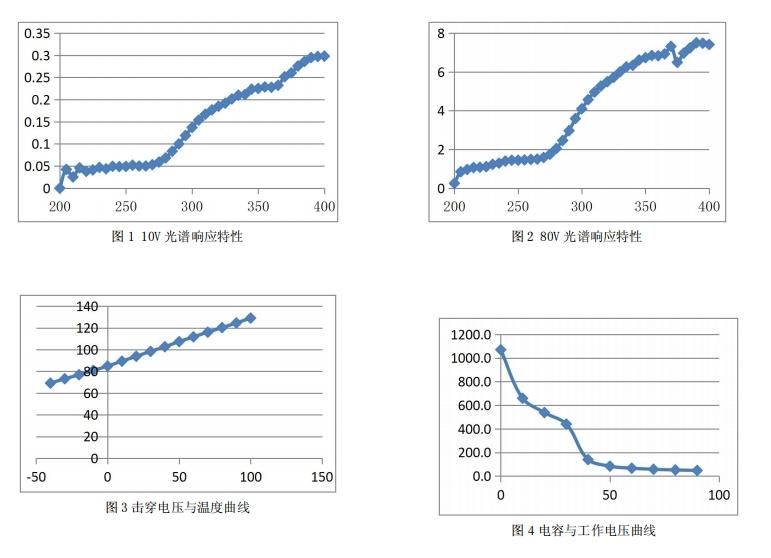

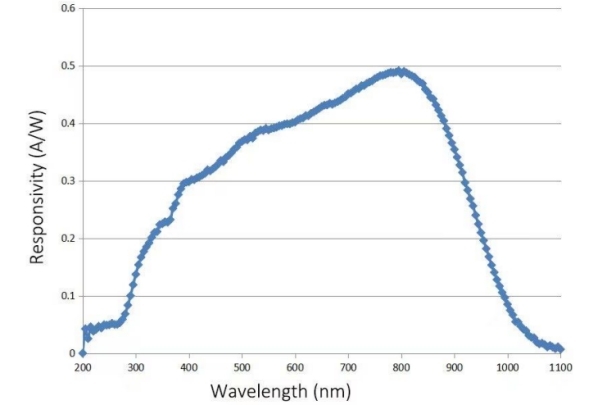

4. 典型特性曲线(@Ta=25℃)

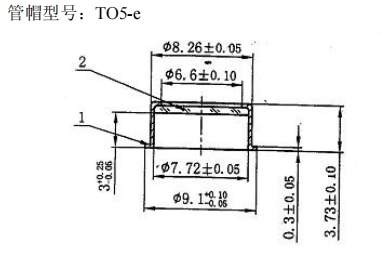

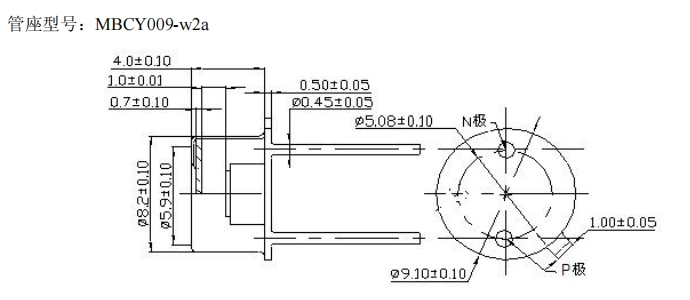

5、 封装形式和管脚定义
