1100-1650nm 50um InGaAs APD雪崩光电二极管 单模尾纤

产品概述:

GY-APD-50-PF-S是一种铟镓砷雪崩光电二极管,专为高性能光通信和光电探测设计。这种APD管子具有50微米的光敏面积,具有2G的带宽。

关键词: APD Photodiode
产品型号:GY-APD-50-PF-S
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


1. 概述

GY-APD-50-PF-S是一种铟镓砷雪崩光电二极管,专为高性能光通信和光电探测设计。这种APD管子具有50微米的光敏面积,具有2G的带宽。


2. 应用

  • 高响应度,低回波损耗
  • 低暗电流,小电容
  • 同轴封装,可靠性高,使用寿命长
  • 符合RoHS要求无铅
  • 仪器仪表


3. 最大绝对额定值Tc=25℃)

参数名称符号最小最大单位
工作温度Top-40+85⁰C
贮存温度TSTG-40+85⁰C
正向电流IF——5mA
反向电流VR——45V


4. 光电性能(Tc=25℃)

特性参数符号测试条件最小典型最大单位
工作波长λ——1100——1650nm
雪崩电压VBR————4045V
响应度RVR=5V, λ=1310nm0.700.80——A/W
暗电流Idφe=0μW——110nA
响应时间Rtλ=1310nm, M=10 Rj=50Ω——0.300.50ns
带宽BWM=10, Rj=50Ω2.0————GHz
结电容CM=10,φe=1μW, f=1MHz——0.601.0pF
光回波损耗RLλ=1310nm40————dB

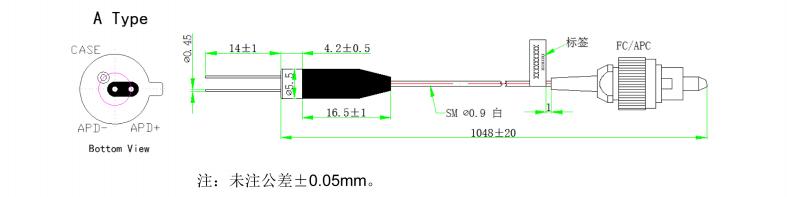

1. 封装形式和管脚定义
