HCA-200M-20k 高速电流放大器（跨阻放大器）
产品概述：HCA高速电流放大器（跨阻放大器），输入电流信号，输出放大后的电压信号，广泛应用于光电探测器前置放大，光谱分析系统，电子测量，离子检测设备。
关键词：
跨阻放大器
产品型号：HCA-200M-20k
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
特征
- 带宽：DC-200MHz
- 上升/下降时间：2.0ns
- 增益：2x10^4V/A（@50Ω负载）
- 低脉冲失真
应用领域
- 光电探测器前置放大
- 光谱分析系统
- 电子测量
- 离子检测设备
参数表
| 规格 | 测试条件 | Vs=±12V，Ta=25℃ |
|---|---|---|
| 增益 | 跨阻增益 | 2x10^4V/A（@50Ω负载） |
| 增益精度 | ±3% | |
| 频率响应 | 频率下限 | DC |
| 频率上限 | 200MHz（±10%，@源电容2-4pF） | |
| 最大信号源电容 | 10pF（包括射频线寄生电容） | |
| 上升/下降时间（10-90%） | 2.0ns（@源电容2-4pF） | |
| 上升/下降时间（10-90%） | 2.2ns（@源电容5-10pF） | |
| 输入 | 输入噪声电流 | 6.8pA/√Hz（@10MHz） |
| 输入噪声电压 | 1.2nV/√Hz（@10MHz） | |
| 输入电流范围 | ±100uA | |
| 输入失调电压 | <2mV | |
| 输入阻抗 | 50Ω // 5pF | |
| 输出 | 输出最大电压范围 | ±2.0V（@50Ω负载） |
| 输出阻抗 | 50Ω | |
| 偏置输出 | 偏置输出范围 | ±12V，电位器调节 |
| 偏置输出阻抗 | 10kΩ // 1uF | |
| 供电 | 电压 | ±12V |
| 电流 | ±100mA，典型值 | |
| 外壳 | 重量 | 126g |
| 材料 | 6061铝合金 | |
| 温度 | 存储温度 | -40...+85℃ |
| 工作温度 | -20...+60℃ | |
| 绝对最大额定值 | 输入电压 | ±5V |
| 供电电压 | ±20V |
| 连接器 | 输入 | BNC 母头 |
|---|---|---|
| 输出 | BNC 母头 | |
| 电源接口 | M8航空接头，3芯，母头 |

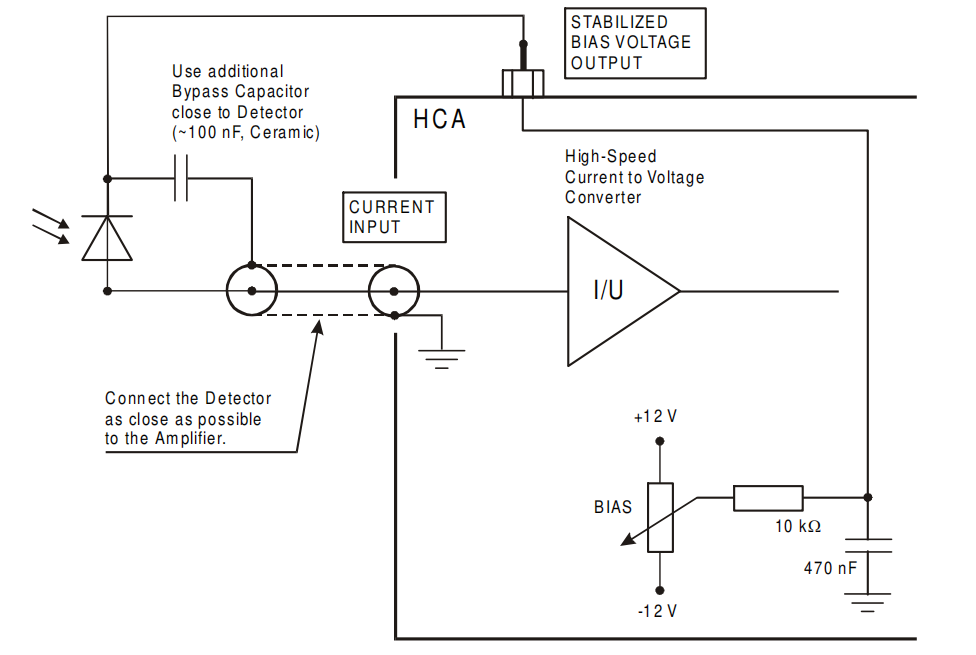

应用框图
典型特性

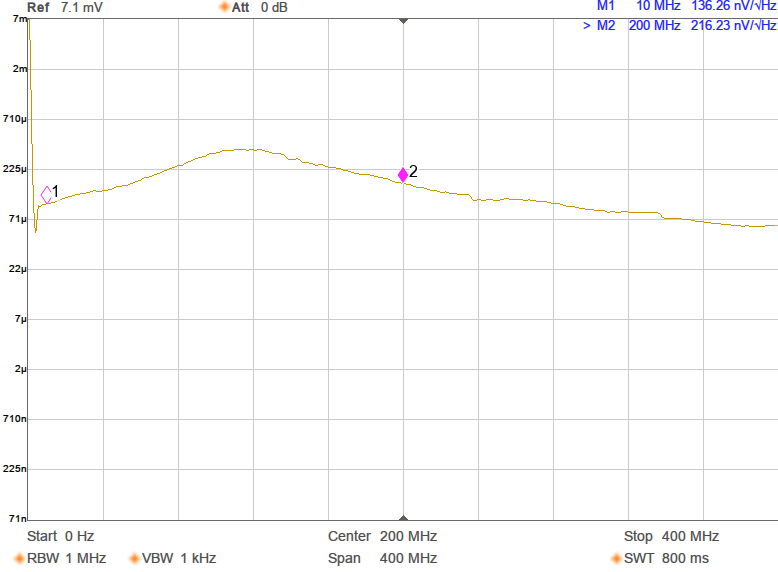

噪声频谱
注意：光谱噪声数据是在放大器输出端测量的，输入端为开路但有屏蔽。要确定光谱输入噪声，请将测得的输出噪声除以放大器增益 2 x 104 V/A，即：
| 标记点 | 频率 | 输出噪声 | 输入噪声 |
|---|---|---|---|
| 1 | 10Mhz | 136nV/√Hz | 6.8pA√Hz |
| 2 | 200Mhz | 216nV/√Hz | 10.8pA√Hz |

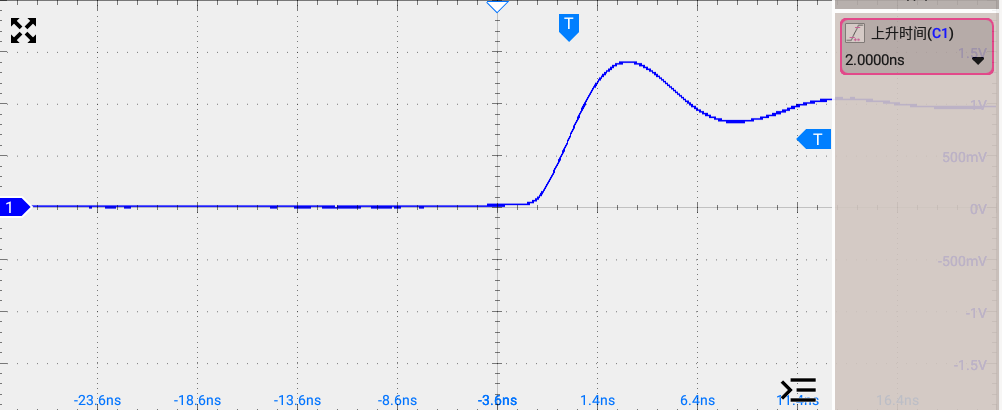

脉冲响应（16次平均）

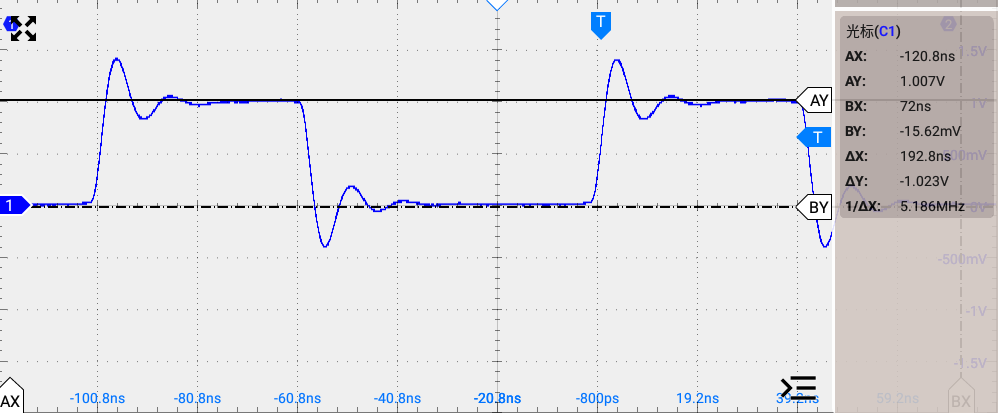

大信号响应
10Mhz，50uA峰峰值方波输入信号（4次平均）

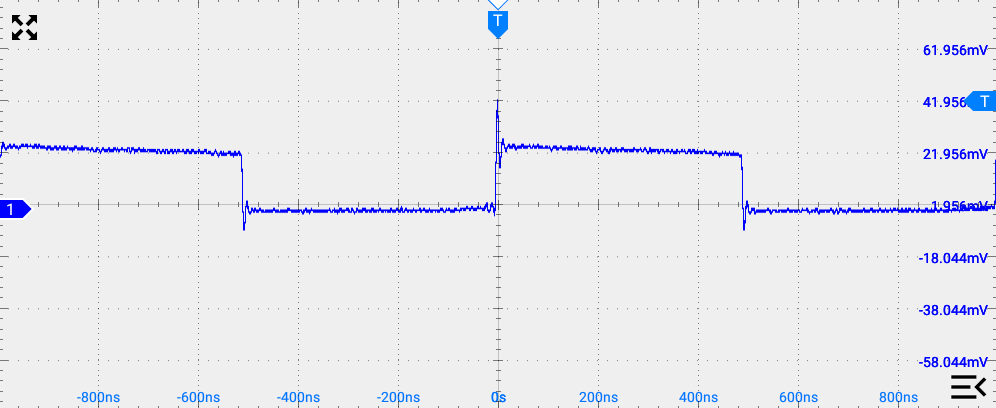

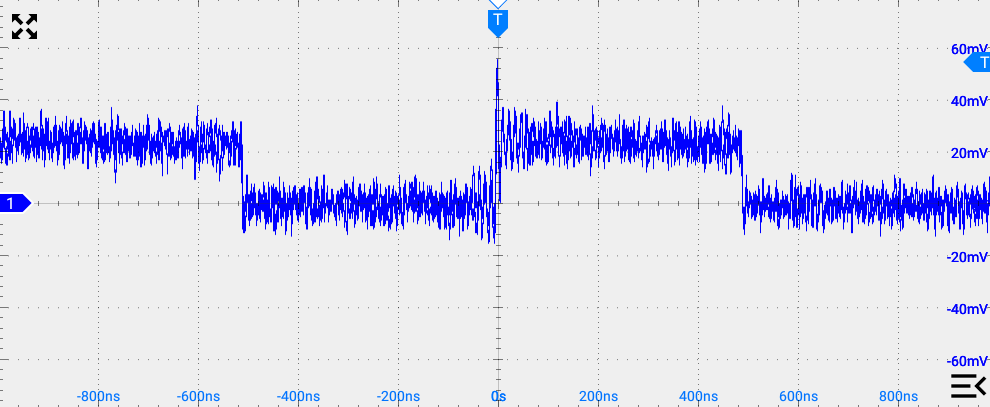

小信号响应
1 MHz、1 µA峰峰值方波输入信号（上图未平均，下图为64次平均）

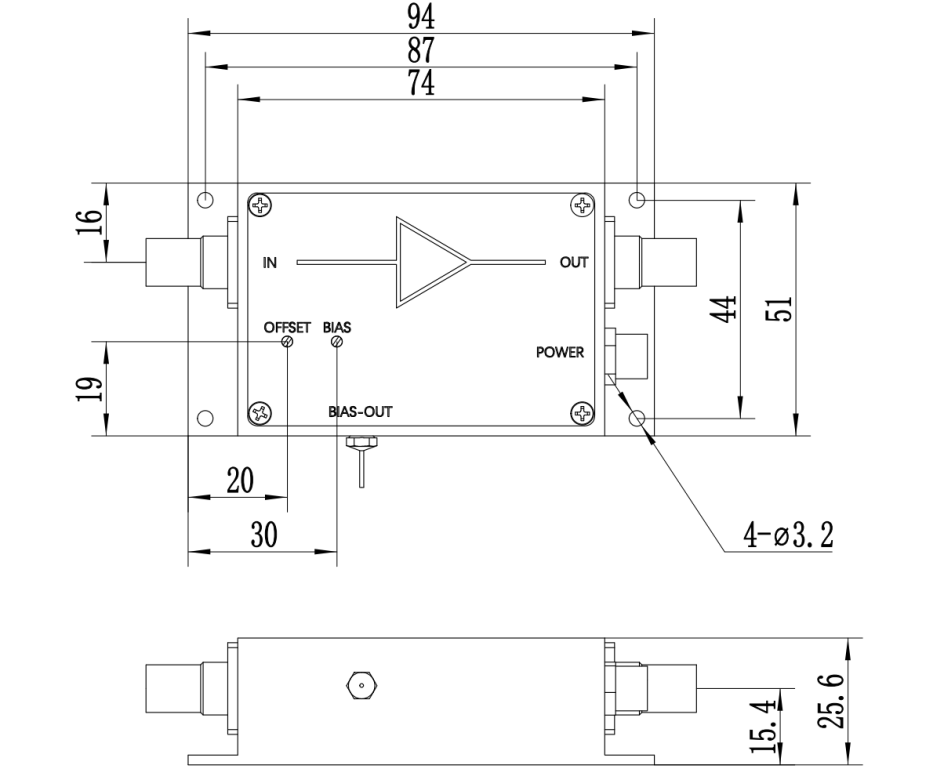

尺寸
发货清单
| 序号 | 名称 | 规格参数 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | 高速电流放大器 | / | 1 | |
| 2 | 电源线 | 3芯屏蔽线，M8公头，2m | 1 | 不含电源 |
| 3 | 射频线 | RG316-BNC-JJ，1m | 1 |
