网口/光口型DAS专用数据采集卡 250M采样率 内置解调算法 去相干衰落

产品技术背景

常见的相干型DAS系统，通常存在信号衰落的问题（有偏振衰落和相干衰落），偏振衰落影响不那么大，相干衰落对信号的解析影响比较大，相干衰落的表现即是随机的产生的一些噪声，如果当成音频播放，表现为随机产生的”呼呼"声音。

客户遇到的问题

由于DAS技术比较新，所以很多客户之前都没用从事相关领域，因此客户在信号的解调上不是那么熟悉，所以导致用户很难把DAS应用到具体的应用侧。或者一些客户能够解调，但是由于DAS数据量比较大，所以只能选择一个点或者几个点进行实时解调，没法同时对整条光缆进行解调，导致无法快速获取光缆振动的实时相位信号。

如何解决？

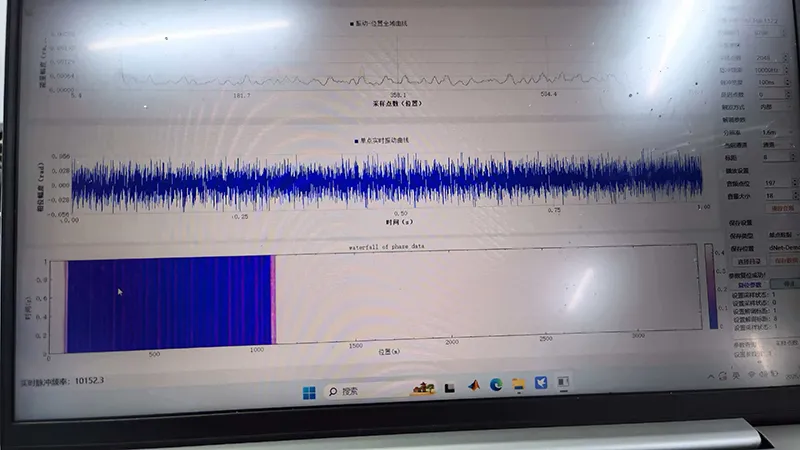

基于此，我们研发了DAS专用的数据解调卡，该产品对整条光缆进行实时的相位解调，并且能够通过UDP协议实时输出整条光缆的实时相位信号，极大的降低了数据量，用户无需再进行复杂的解调操作即可获取振动信号。

1. 概述

GY-DAQ-2480-E 是桂林光翼智能推出的一款基于网络接口的 DAS 全解调采集卡，具备双通道 250MSps 同步触发采样。作为一款网络接口 DAS 高速数据采集卡，采用千兆以太网或 10G 光口与上位机进行通信，通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据和解调数据的实时上传，数据传输速率可达 1000Mb/s，采样光口传输时可达 10Gb/s。采集卡采用双通道 14bit 高速 ADC，采样率 250MSps，最高支持 100km 以上的 DAS 数据采集。内置相位解调算法，可直接上传幅度相位解调数据，相位数据可直接供用户当作振动信号使用，无需再次解调处理，实现全光缆解调；或上传原始采样数据，供用户自行解调。

与传统 IQ 解调采集卡相比，该采集卡内置了相位解调算法模块，实现相干衰落抑制及全域解调，极大提升解调信号的准确性和稳定性，为后续信号处理和识别奠定了基础。避免了用户拿到数据后仍需要解缠绕等操作，降低系统对 cpu 算力的要求，同时也大大降低了用户开发难度，实现数据读取即可用，相位即振动的简易操作。

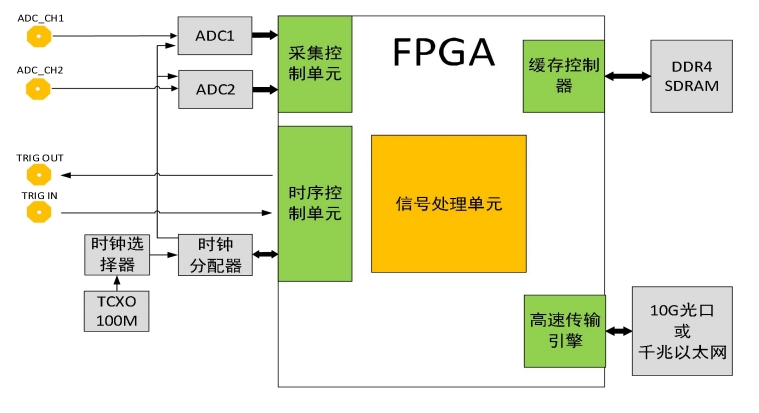

系统框图

2. 产品特点

• 14bits 双通道同步实时采样
• 250MSps 采样率
• 直流耦合，50Ω输入阻抗
• 2Vpp 输入电压范围
• 高达 60dBc SFDR
• 触发输出脉冲
• 千兆以太网或者 10G 光口高速传输接口可选
• 内置相干衰落抑制解调算法

3. 参数

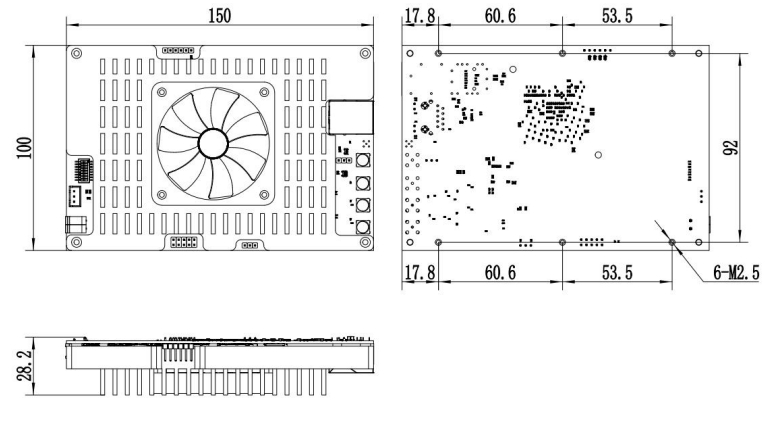

4、机械尺寸

150mm(L)x100mm(W)x28.2mm(D)

接口定义

• 千兆以太网接口：用于数据传输和参数设定
• 10G 光口：用于数据传输和参数设定
• Ch1：采集通道 1
• Ch2：采集通道 2
• Trig-in：外部触发，3.3V 输入
• Trig-out：内部采集触发输出，3.3V/5V 可选

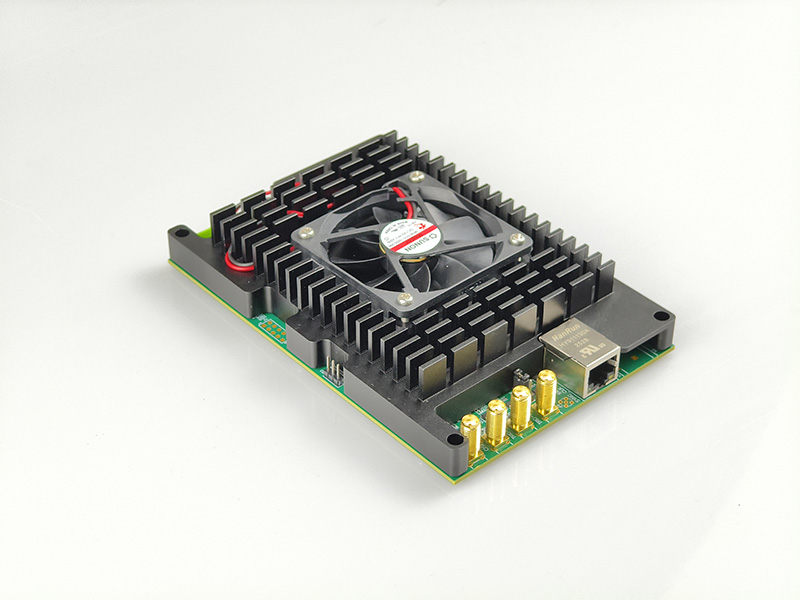

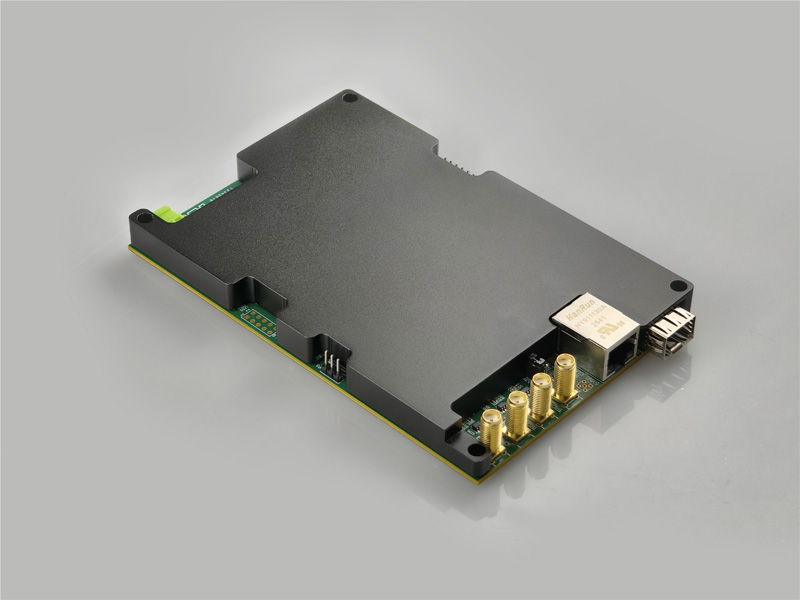

4.产品图片
