800-1700可调增益光电探测器

产品概述：

PDAPCB4 是一款800-1700nm低噪声、带集成放大器的可调增益铟镓砷光电探测器，适用于自由空间光学系统。

关键词： 可调光电探测器

产品型号：PDAPCB4

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

1. 概述

PDAPCB4是一款低噪声、带集成放大器的可调增益铟镓砷光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、驱动级放大器、射频连接器等。电路板具有4个3.2mm通孔，间距为30mm，可以兼容笼式系统或安装在自定义的外壳和设备中。

2. 特点

低噪声，可调增益
小体积，OEM应用
通过电路板排针引脚和MMCX母接头输出

3. 应用

光学仪器仪表
科研实验

4. 规格

	典型值
材料	InGaAs
波长范围	800-1700
光敏区域尺寸	2x2mm
响应度	0.9A/W @1310nm
最大输出幅度a	10V
工作电压	±12V
工作电流	100mA
输出阻抗	50Ω
输出耦合方式	DC
输出接头	MMXC母头
工作温度	-20~65℃
存储温度	-40~85℃

	0db档位		10db档位
增益a	1.6x103V/W	增益a	5.2x103V/W
带宽b	DC-12MHz	带宽b	DC-1.6MHz
噪声电压b	2mV	噪声电压b	2mV
噪声等效功率	27.9pW/√Hz	噪声等效功率	15.7pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	25ns	上升时间	200ns

	20db档位		30db档位
增益a	1.6x104V/W	增益a	5.2x104V/W
带宽b	DC-1MHz	带宽b	DC-260kHz
噪声电压b	3mv	噪声电压b	3mv
噪声等效功率	7.2pW/√Hz	噪声等效功率	4.9pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	350ns	上升时间	1.5us

	40db档位		50db档位
增益a	1.6x105V/W	增益a	5.2x105V/W
带宽b	DC-90kHz	带宽b	DC-28kHz
噪声电压b	4mV	噪声电压b	4mV
噪声等效功率	3.2pW/√Hz	噪声等效功率	2.1pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	4us	上升时间	10us

	60db档位		70db档位
增益a	1.6x106V/W	增益a	5.2x106V/W
带宽b	DC-9kHz	带宽b	DC-3kHz
噪声电压b	6mV	噪声电压b	8mV
噪声等效功率	1.7pW/√Hz	噪声等效功率	0.9pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	40us	上升时间	120us

备注：

a 对于高阻负载

b 对于50Ω负载

5. 设置

1.板载接头(P1)的引脚排列表如下所示：

P1 引脚定义

1	+V	2	GND
3	-V	4	A0
5	A1	6	A2
7	GND	8	OUTPUT
注意：±V是指电源正/负电压。A0-A2 是指用于增益调整的三个数字引脚。A0-A2一般通过外部电平控制，高电平为1接到3.3V，低电平为0接到GND。

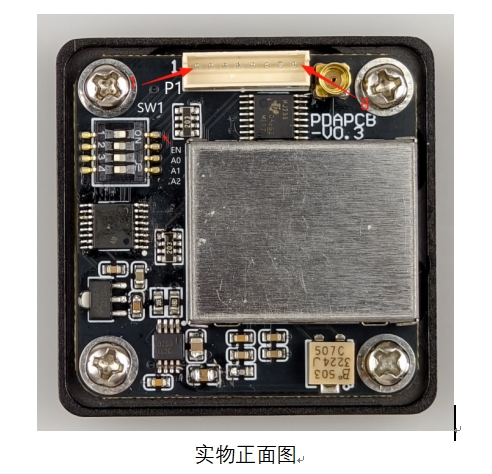

2.增益可以通过实物图所示的 P1 接头或使用DIP 开关SW1进行调整。每个开关在左边位置时为“Off”/0，在右边位置时为“On”/1。当DIP开关引脚EN置为1时，增益调节通过DIP开关其余三个引脚A0、A1、A2调节。当DIP开关引脚EN置为0时，增益调节通过板载接头(P1)三个引脚A0、A1、A2调节。

增益调节表

A2	A1	A0	GAIN
0	0	0	0db
0	0	1	10db
0	1	0	20db
0	1	1	30db
1	0	0	40db
1	0	1	50db
1	1	0	60db
1	1	1	70db

下表描述了开关各个数字的功能：

开关数字	定义
1	EN
2	A0
3	A1
4	A2

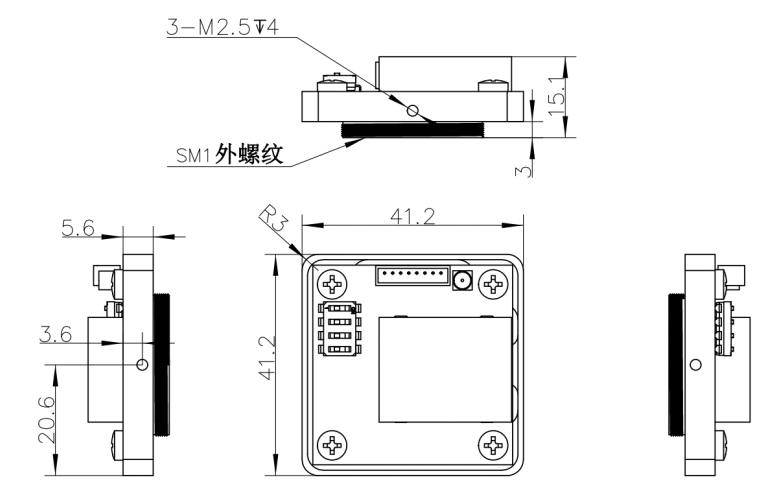

6. 机械尺寸
