190-1100nm 可调增益光电探测器
产品概述：PDAPCB10是一款低噪声、带集成放大器的可调增益硅光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、驱动级放大器、射频连接器等。电路板具有4个3.2mm通孔，间距为30mm，可以兼容笼式系统或安装在自定义的外壳和设备中。
产品型号：PDAPCB10
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
1. 概述
PDAPCB10是一款低噪声、带集成放大器的可调增益硅光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、驱动级放大器、射频连接器等。电路板具有4个3.2mm通孔，间距为30mm，可以兼容笼式系统或安装在自定义的外壳和设备中。
2. 特点
- 低噪声，可调增益
- 小体积，OEM应用
- 通过电路板排针引脚和MMCX母接头输出
3. 应用
- 光学仪器仪表
- 科研实验
4. 规格
| 典型值 | |
|---|---|
| 材料 | Si |
| 波长范围 | 190-1100nm |
| 光敏区域尺寸 | 2.4x2.4mm |
| 响应度 | 0.5A/W @940nm |
| 最大输出幅度a | 10V |
| 工作电压 | ±12V |
| 工作电流 | 100mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | MMXC母头 |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
| 0db档位 | 10db档位 | ||
|---|---|---|---|
| 增益a | 0.9x103V/W | 增益a | 2.90x103V/W |
| 带宽b | DC-11MHz | 带宽b | DC-1.3MHz |
| 噪声电压b | 2mV | 噪声电压b | 2mV |
| 噪声等效功率 | 70.1pW/√Hz | 噪声等效功率 | 28.1pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 32ns | 上升时间 | 270ns |
| 20db档位 | 30db档位 | ||
|---|---|---|---|
| 增益a | 0.9x104V/W | 增益a | 2.9x104V/W |
| 带宽b | DC-1.4MHz | 带宽b | DC-430kHz |
| 噪声电压b | 2mv | 噪声电压b | 2mv |
| 噪声等效功率 | 9.1pW/√Hz | 噪声等效功率 | 6.3pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 250ns | 上升时间 | 800ns |
| 40db档位 | 50db档位 | ||
| 增益a | 0.9x105V/W | 增益a | 2.9x105V/W |
| 带宽b | DC-110kHz | 带宽b | DC-40kHz |
| 噪声电压b | 2mV | 噪声电压b | 3mV |
| 噪声等效功率 | 4.1pW/√Hz | 噪声等效功率 | 2.8pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 3.2us | 上升时间 | 8.7us |
| 60db档位 | 70db档位 | ||
| 增益a | 0.9x106V/W | 增益a | 2.9x106V/W |
| 带宽b | DC-11kHz | 带宽b | DC-4kHz |
| 噪声电压b | 4mV | 噪声电压b | 5mV |
| 噪声等效功率 | 2.2pW/√Hz | 噪声等效功率 | 1.9pW/√Hz |
| 输出偏置电压a | 5mV | 输出偏置电压a | 5mV |
| 上升时间 | 32us | 上升时间 | 87us |
备注：
a 对于高阻负载
b 对于50Ω负载
5. 设置
1.板载接头(P1)的引脚排列表如下所示：
P1 引脚定义
| 1 | +V | 2 | GND |
|---|---|---|---|
| 3 | -V | 4 | A0 |
| 5 | A1 | 6 | A2 |
| 7 | GND | 8 | OUTPUT |
| 注意：±V是指电源正/负电压。A0-A2 是指用于增益调整的三个数字引脚。A0-A2一般通过外部电平控制，高电平为1接到3.3V，低电平为0接到GND。 | |||

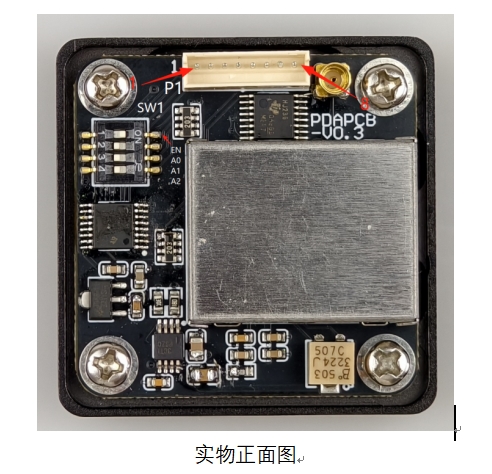

2.增益可以通过实物图所示的 P1 接头或使用DIP 开关SW1进行调整。每个开关在左边位置时为“Off”/0，在右边位置时为“On”/1。当DIP开关引脚EN置为1时，增益调节通过DIP开关其余三个引脚A0、A1、A2调节。当DIP开关引脚EN置为0时，增益调节通过板载接头(P1)三个引脚A0、A1、A2调节。
增益调节表
| A2 | A1 | A0 | GAIN |
|---|---|---|---|
| 0 | 0 | 0 | 0db |
| 0 | 0 | 1 | 10db |
| 0 | 1 | 0 | 20db |
| 0 | 1 | 1 | 30db |
| 1 | 0 | 0 | 40db |
| 1 | 0 | 1 | 50db |
| 1 | 1 | 0 | 60db |
| 1 | 1 | 1 | 70db |
下表描述了开关各个数字的功能：
| 开关数字 | 定义 |
|---|---|
| 1 | EN |
| 2 | A0 |
| 3 | A1 |
| 4 | A2 |
6. 响应曲线
备注：响应曲线为典型值，仅供参考。

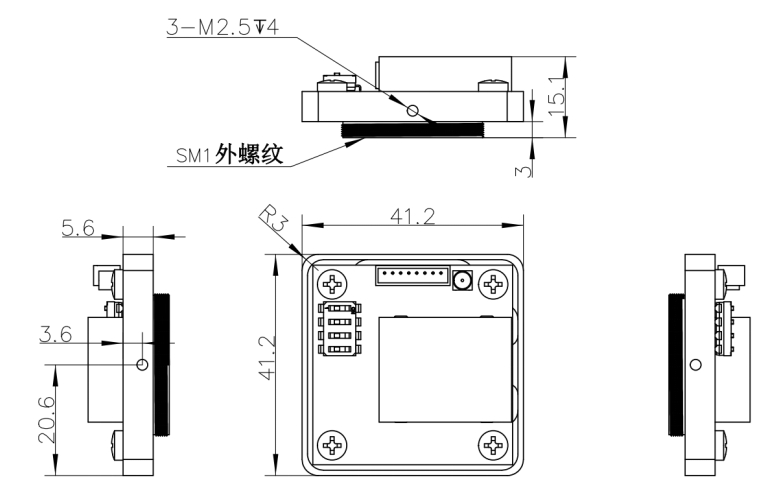

7. 机械尺寸
8. 发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 端子线 8P | 1 | 根 | 200mm长 |
| 3 | MMXC转BNC射频线 | 1 | 根 |
