产品概述：

GY-DTS-M 是光翼智能推出的一款DTS集成模块，该模块中把激光器+WDM+APD+采集卡进行了集成，极大简化了系统的复杂性，采用千兆网口UDP协议进行采集数据，模块可以输出斯托克斯光和反斯托克斯光信号。

关键词： DTS

产品型号：GY-DTS-M

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

产品描述

GY-DTS-M 是光翼智能推出的一款DTS集成模块，该模块中把激光器+WDM+APD+采集卡进行了集成，极大简化了系统的复杂性，采用千兆网口UDP协议进行采集数据，模块可以输出斯托克斯光和反斯托克斯光信号；用户只需要专注DTS的上位机解调软件的开发。

适用用户

对产品价格敏感，并且拥有软件研发能力的DTS测温企业
科研用户简化系统接线，专注于解调算法

产品特点

高集成度，模块尺寸小
UDP网络通信，读取数据简单易用。

关键参数

参数	单位	最小值	典型值	最大值
中心波长	nm	-	1550.12	-
谱宽（ 20dB）	nm	-	0.3	1
输出峰值光功率	W		30
重复频率	kHz	5	-	20
脉冲宽度	ns	5	-	120
采样率	MSps		250
采样精度	m		0.4
工作温度	℃	-15	-	55
储存温度	℃	-40	-	85
功耗	W	-	13
工作电压	V	9	12	13
数据输出接口	/		千兆网口，UDP协议
光源通信协议	/	Modbus RTU从机
尾纤类型	/	62.5/125多模光纤，FC/APC接头（或客户指定）
出纤长度	m	≥1

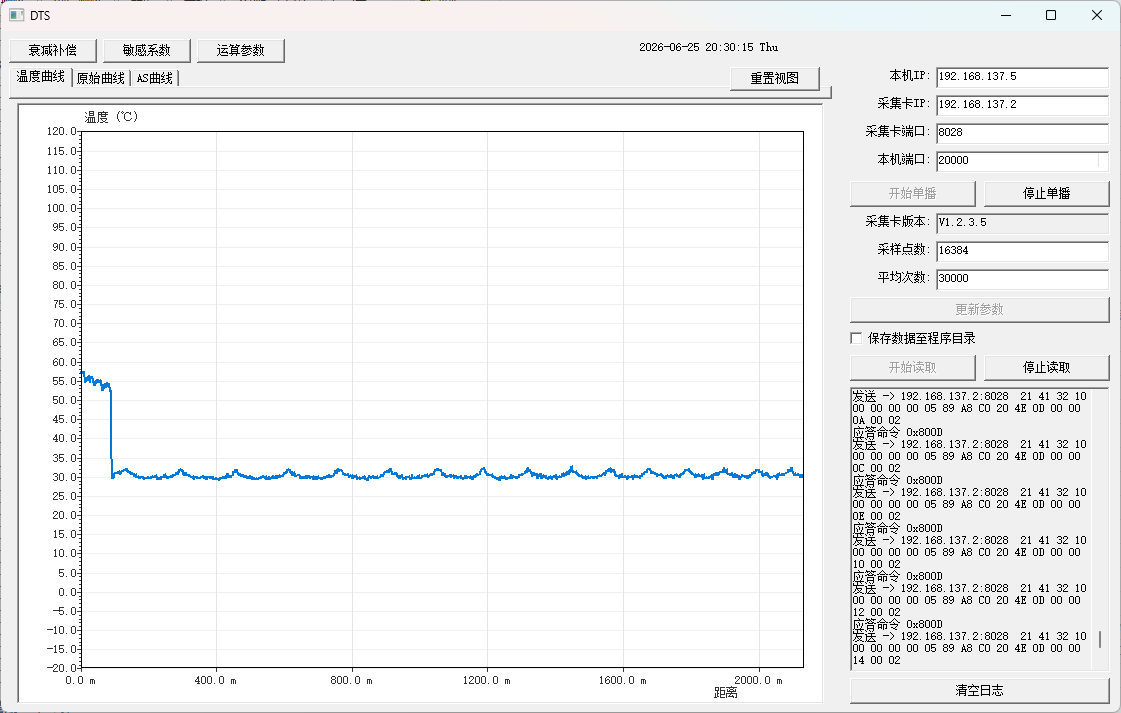

我们做了一个温度解算程序，获得以下的测试数据

测试接入的光纤长度：5000米

参数项	参数值	备注
末端噪声	±1℃
温度准确度	±1℃
空间分辨率	1.2m

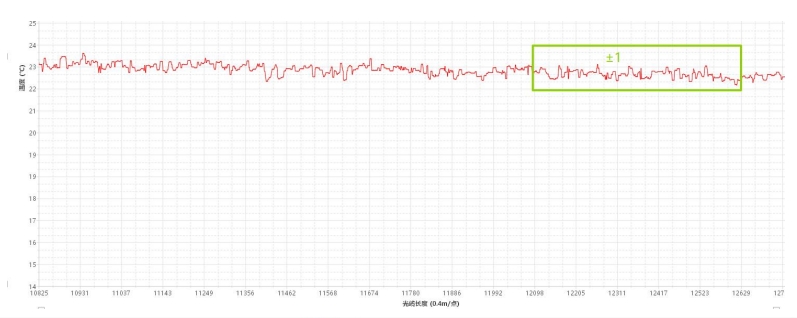

末端噪声：绿色框中最低点22℃，最高点24℃，噪声度噪声值为±1℃

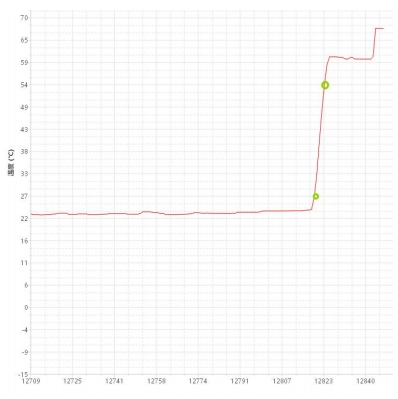

空间分辨率：是指传感过程中光纤长度上的有效空间距离，在扰动位置处，分布光纤传感器测得该扰动信息阶跃变化值的 10%到 90%之间对应的光纤距离长度即为空间分辨率光纤长度。如下图所示：测温线圈 90%对应坐标（12823，54），10%对应坐标（12820，27），

由此得出空间分辨率=（12823-12820）X0.4=1.2m。

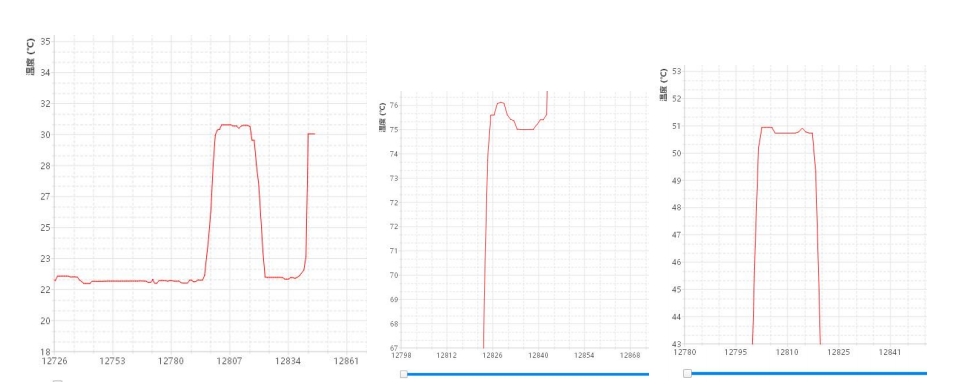

温度准确度，如下图所示：

水浴锅温度（℃）	光翼解算软件读数(℃）
30	30（±1）
50	50（±1）
75	75（±1）

DTS分布式光纤测温系统推荐模块

模块实拍图	产品名称	型号及描述
	DTS用脉冲激光器	型号：NSFL-30，1550nm，最大功率峰值：30W
	双通道DTS专用APD光电探测器	型号：DTS-APD-150M，带宽：150M，双通道
	250M DTS专用数据采集卡	12bits, 千兆网口, 250MSps采样率

DAS一体化模块选型表

型号	类型	通道数	监测距离	中频	激光器	特点	连接
GY-DAS-V4-40-1-A80	常规单模型	1	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-2-A80	常规单模型	2	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-1-A200	常规单模型	1	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-2-A200	常规单模型	2	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-1-A80-1k	常规单模型	1	≤40km	80M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-40-1-A200-1k	常规单模型	1	≤40km	200M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-60-1-A80	常规单模型	1	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-2-A80	常规单模型	2	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-1-A200	常规单模型	1	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-V4-60-2-A200	常规单模型	2	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-80M	窄脉冲	1	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-80M	窄脉冲	2	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-1-200M	窄脉冲	1	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-200M	窄脉冲	2	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-RF-1-1-40-80	全时钟同步	1	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-80	全时钟同步	2	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-80	全时钟同步	1	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-80	全时钟同步	2	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-1-40-200	全时钟同步	1	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-200	全时钟同步	2	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-200	全时钟同步	1	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-200	全时钟同步	2	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-CFS-40-250-1	全集成模块	1	≤40km	80M	<3kHz	DAS光路+采集卡+体积小	[查看详情]
GY-DAS-CFS-40-250-2	全集成模块	2	≤40km	80M	<3kHz	全集成2路	[查看详情]
GY-DAS-CFS-60-250-1	全集成模块	1	≤60km	80M	<3kHz	距离长	[查看详情]
GY-DAS-CFS-60-250-2	全集成模块	2	≤60km	80M	<3kHz	距离长	[查看详情]

采集卡选型表

产品型号	采样率	通道数	接口类型	核心功能特性	典型应用	选型指引
GY-DAQ-2480	250M	2通道	PCIe x8	DAS高速采集性价比之选	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2480-E	250M	2通道	千兆以太网 (RJ45)	DAS高速采集性价比之选	分布式声学传感 (DAS)，测风雷达	[查看详情]
GY-DAQ-2480-OE	250M	2通道	万兆光口 (Spf+ 10G)	光口传输，边缘部署	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2510D	1G	2通道	PCIe x8	硬件IQ解调高分辨率	高精度DAS系统	[查看详情]
GY-DAQA-2510	1G	2通道	PCIe x8	集成AWG扫频源一体化方案	啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统	[查看详情]
DTS-ETH-250M-2	250M	2通道	千兆以太网 (RJ45)	DTS测温专用优化低噪声设计	分布式温度传感 (DTS)，气象雷达	[查看详情]
DVS-ETH-100M-2	100M	2通道	千兆以太网 (RJ45)	DVS采集卡集成平均及差分算法	分布式光纤振动传感 (DVS)	[查看详情]
