分布式光纤DAS一体化模块适用石油/水务/天然气管道/交通振动声波振动监测

产品概述：

分布式光纤DAS一体化模块内部集成了高性能的3k窄线宽激光器，AOM声光调制器，EDFA放大器等器件，采用相干探测光路，具有非常灵敏的技术特点。该DAS一体化模块搭配一张DAS专用的高速采集卡及工控机即可实现分布式光纤振动传感系统。

关键词： DAS DAS光纤振动分布式光纤DAS 分布式光纤振动

产品型号：GY-DAS-V4-40-1-A80

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

描述

为了方便光纤传感科研及产品研发人员快速实现自己的光纤声波监测系统，我们把DAS系统复杂的光电器件集成到了一个模块中，只有一本稍微厚点的书那么大。然后研发人员只需要搭配一张高速的数据采集卡，安装到工控机（电脑）上，即完成了DAS系统的所有硬件准备；剩下的就是专注于分布式光纤声波监测系统的上位机和算法实现，我们除了提供DAS模块的同时还提供了免费的售后技术支持服务。

适合用户

您是光纤传感系统的厂商，熟悉行业领域，本身也有着自己得DAS或DVS系统，但是硬件成本偏高，想降降本。
您是系统集成商，有业务资源，也有软件研发人员，之前都是买别人的产品用于实施，没有自己的产品，现在想推出自己的DAS或DVS系统。
您是高校或科研工作者，有软件编程及信号处理能力，需要搭建自己分布式光纤传感实验平台，但是经费有限，所以想低成本的实现自己的实验平台。
其他情况。

特性

高集成度（UNL，AOM，EDFA，Raman）
模块化设计可根据传感距离选择模块
灵活的控制方式
高稳定性和高可靠性
外形结构可定制化设计

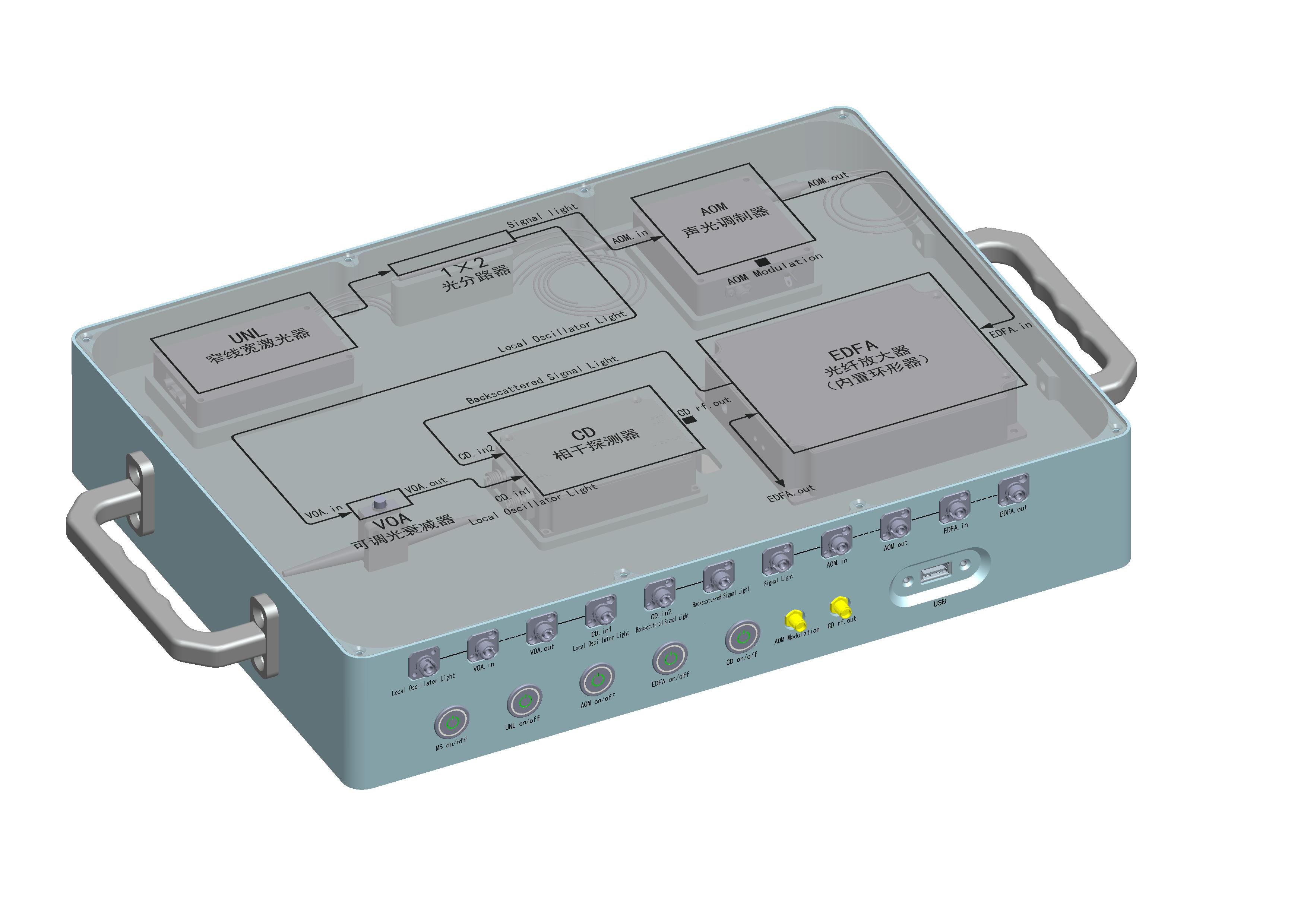

原理图：

DAS原理图

参数：

模块参数	最小值	典型值	最大值	单位	备注
测量距离			60	km
脉冲宽度	50		500	ns
预热时间		<10		Min
工作电压	4.8		5.2	V
功率	3.5	9	15	W
工作温度	-20		60	℃
存储温度	-30		70	℃
通信接口	RS-232
通信协议	Modbus-RTU
超窄线宽光源	最小值	典型值	最大值	单位	备注
工作波长	1530	1550	1570	nm
输出功率		10	13	dBm
线宽		<3		kHz
相对强度噪声		<120		dB/Hz
波长漂移		±1		pm
功率稳定度			±2%		全温范围
边模抑制比	60			dB
脉冲EDFA	最小值	典型值	最大值	单位	备注
工作波长范围		1550.12		nm
输入峰值光功率		10		dBm
输入平均光功率	-35	-30		dBm
输出峰值光功率		23		dBm
输出平均光功率			0	dBm
重复频率			100	kHz
噪声系数		5.5		dB
偏振相关增益			0.5	dB
偏振模色散			0.5	ps
声光调制器	最小值	典型值	最大值	单位	备注
工作波长范围	1520	1550	1580	nm
平均光功率			0.5	W
最大脉冲光功率			0.5	kW
插入损耗		2.5	3	dB
消光比	50			dB
上升/下降时间			30	ns
频率		80		MHz
驻波比		1.2:1
输入阻抗		50		Ω
射频功率		2.5		W
频移		80		MHz
拉曼放大器	最小值	典型值	最大值	单位	备注
激光器波长		1455		nm
输出功率范围		25	27	dBm
平衡探测器	最小值	典型值	最大值	单位	备注
带宽		80		MHz
增益		80		kV/A
NEP			30	pW/Sqrt(Hz)

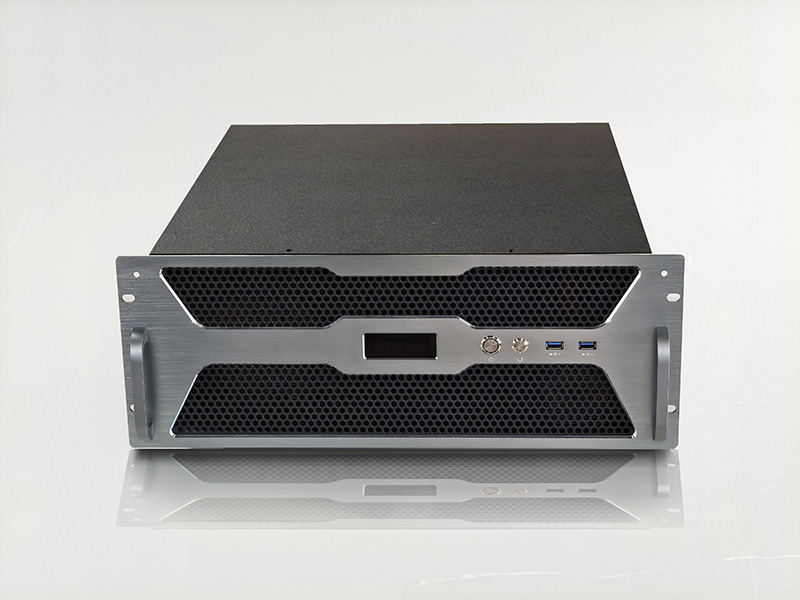

光纤振动监测系统硬件

如何快速搭建分布式光纤振动监测系统

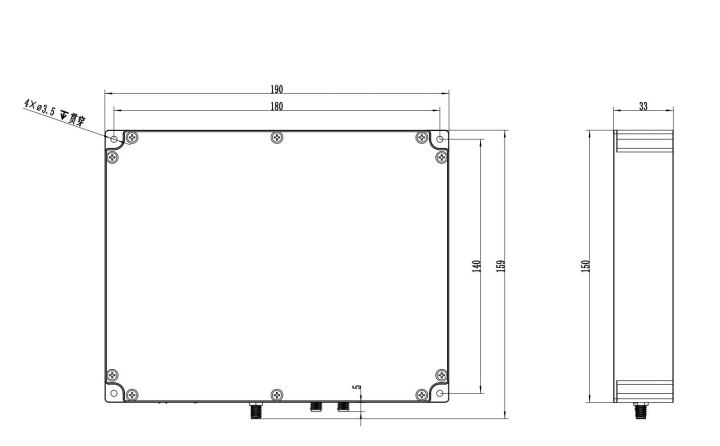

机械尺寸图

以下为 DAS/DVS 一体化模块整体尺寸为190*150*33mm，不含连接器及光纤，为了确保模块的散热性能，在安装该模块时，应该确保有良好的通风环境。光纤法兰及同轴接头，在不使用的时候请使用相应的保护帽将其保护起来，以免弄脏接头。

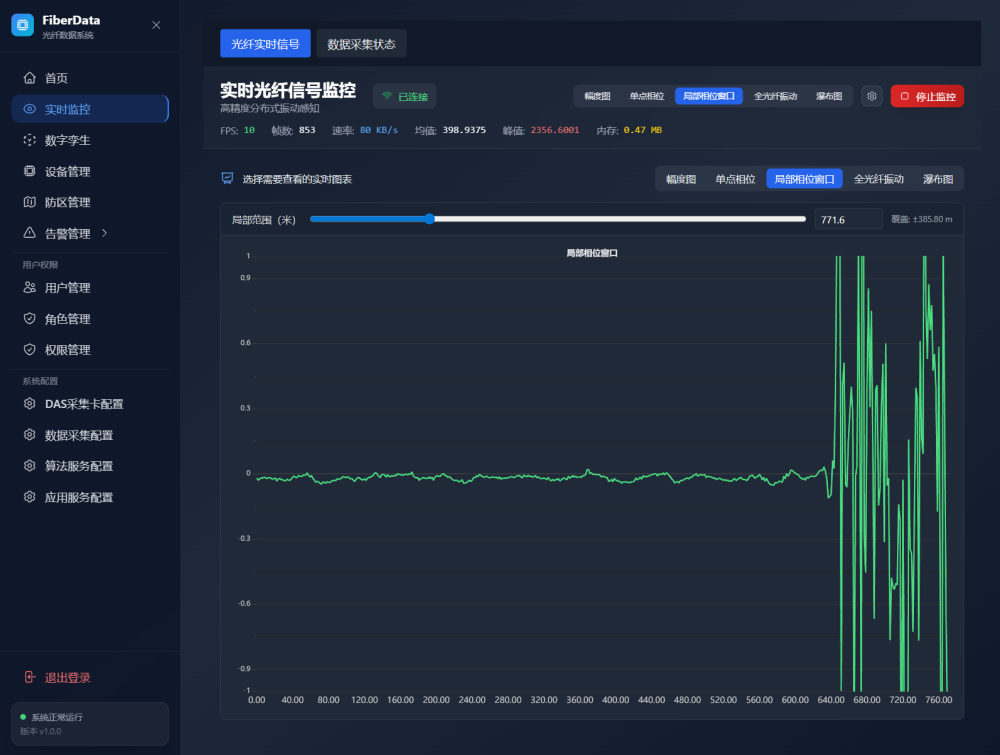

测试截图

DAS测试示波器截图

订货信息

距离：40KM（默认）/60KM
通道数：1（默认）/2 路
调制：80M AOM（默认），200M AOM

搭配采集卡推荐

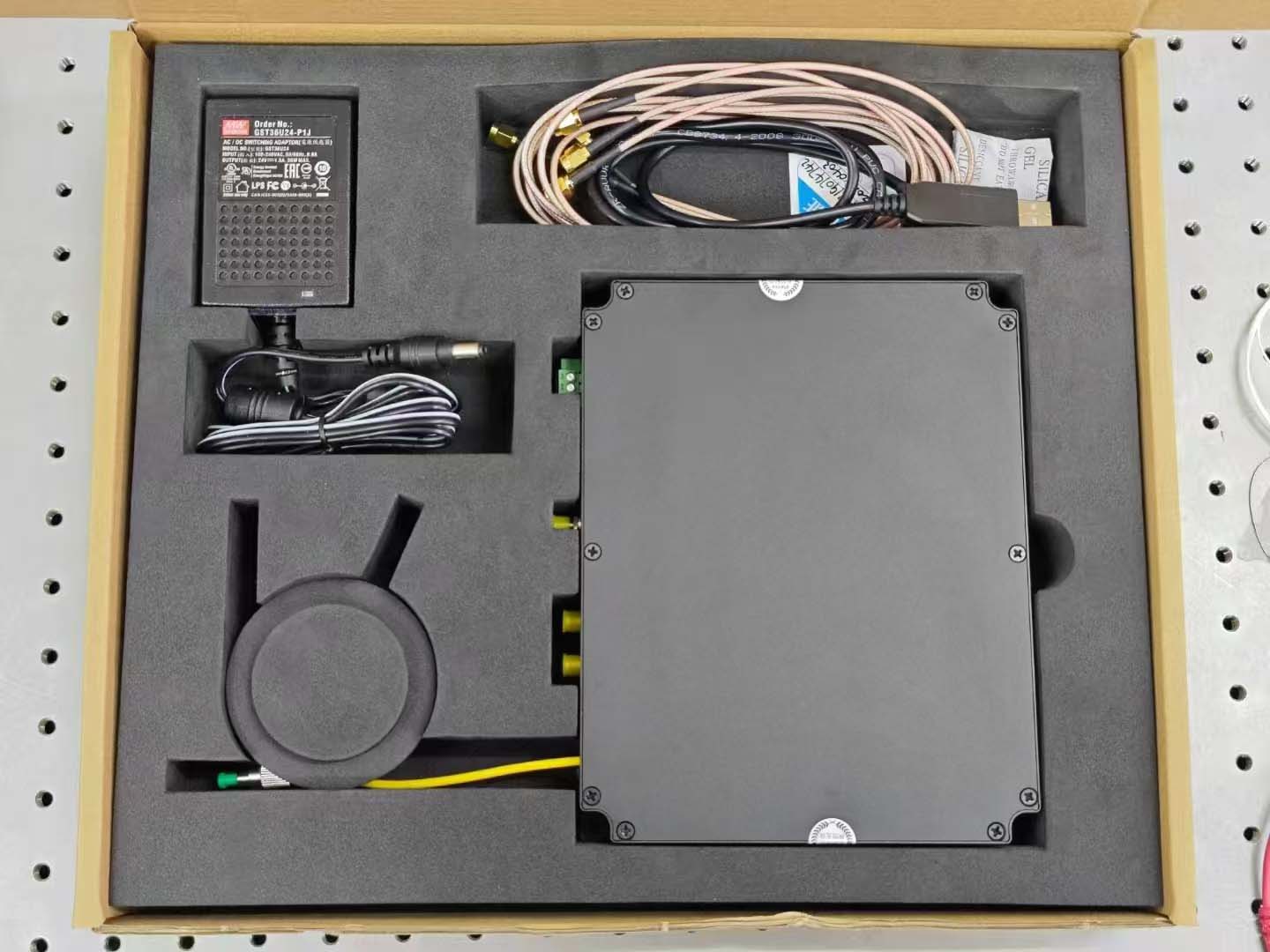

模块实拍图	产品名称	型号及描述
	DAS专用高速数据采集卡	PCIE接口，250MSps采样率，14bits，DAS专用采集卡；内置解调算法和相干衰落抑制算法，大幅降低运输数据量，输出信号无法再次解调。
	网口型DAS数据采集卡	以太网网口/光口；250MSps采样率，14bits，DAS专用采集卡，内置解调算法和相干衰落抑制算法，大幅降低运输数据量，输出信号无法再次解调。

常见问题

您的DAS模块的空间分辨率是多少
- 答：在相干探测方案的DAS系统中，空间分辨率参数是由发出的脉冲激光的脉宽决定的，我们的DAS模块采用80M的AOM，上升时间是30ns，所以最窄也就基本能调制出60ns左右的脉宽，那么对应的空间分辨率是6米，但是实际工程应用中我们都会采用100ns的参数进行使用，所以对应的空间分辨率是10米；但是做过工程应用的都基本知道，现场振动是一片而不是一个点，所以空间分辨率在实际项目中不见得那么重要了，一般更关注定位精度，而定位精度跟脉冲宽度的设置，重频，以及算法都有关系。
您的DAS模块的需要什么样的采集卡
- 答：需要至少250M的高速采集卡；如果选择80M的AOM则使用250M的采集卡，如果选用200M的AOM，请使用1G的采集卡。
DVS跟DAS的区别是什么？

dvs是定性测量，通过幅度检测振动，但幅度与振动不是线性关系，das是相位解调，解调出来的相位完全与振动成线性关系，可以完全恢复出振动或声音信号。

DAS一体化模块选型表

型号	类型	通道数	监测距离	中频	激光器	特点	连接
GY-DAS-V4-40-1-A80	常规单模型	1	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-2-A80	常规单模型	2	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-1-A200	常规单模型	1	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-2-A200	常规单模型	2	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-1-A80-1k	常规单模型	1	≤40km	80M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-40-1-A200-1k	常规单模型	1	≤40km	200M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-60-1-A80	常规单模型	1	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-2-A80	常规单模型	2	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-1-A200	常规单模型	1	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-V4-60-2-A200	常规单模型	2	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-80M	窄脉冲	1	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-80M	窄脉冲	2	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-1-200M	窄脉冲	1	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-200M	窄脉冲	2	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-RF-1-1-40-80	全时钟同步	1	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-80	全时钟同步	2	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-80	全时钟同步	1	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-80	全时钟同步	2	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-1-40-200	全时钟同步	1	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-200	全时钟同步	2	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-200	全时钟同步	1	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-200	全时钟同步	2	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-CFS-40-250-1	全集成模块	1	≤40km	80M	<3kHz	DAS光路+采集卡+体积小	[查看详情]
GY-DAS-CFS-40-250-2	全集成模块	2	≤40km	80M	<3kHz	全集成2路	[查看详情]
GY-DAS-CFS-60-250-1	全集成模块	1	≤60km	80M	<3kHz	距离长	[查看详情]
GY-DAS-CFS-60-250-2	全集成模块	2	≤60km	80M	<3kHz	距离长	[查看详情]
