DAS-EDU 分布式光纤DAS教学实验平台

产品概述

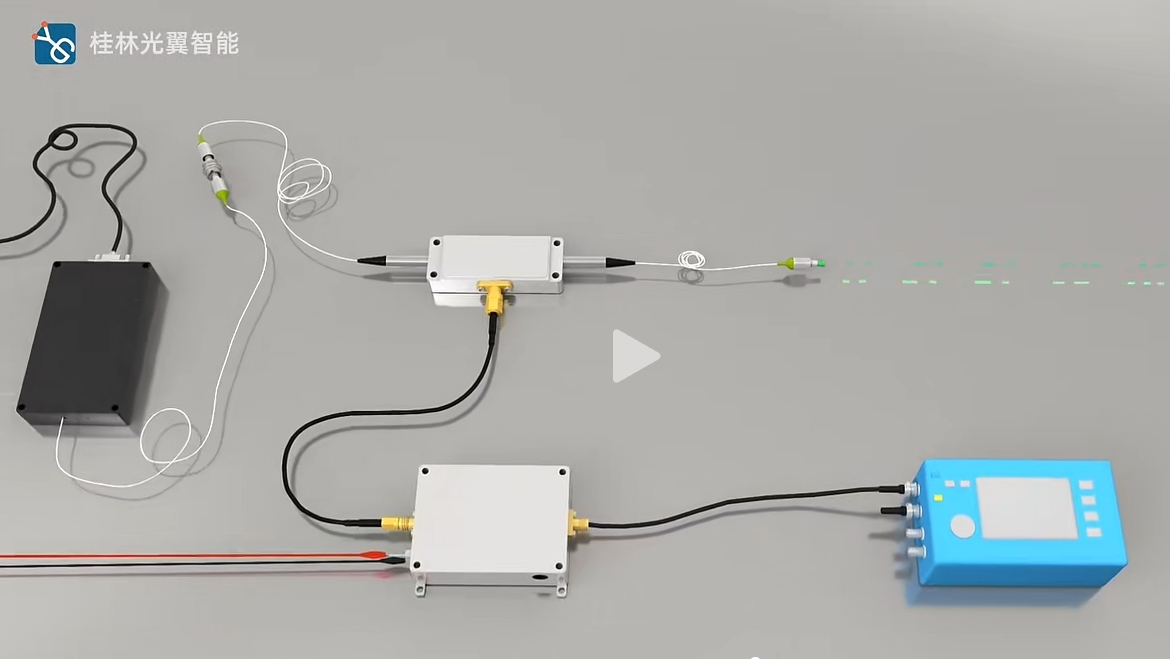

DAS-EDU 分布式光纤 DAS 教学实验平台属于分布式光纤传感高校专用教学实训设备，针对传统分立光路搭建难度高、易损坏光纤的教学痛点研发；整机将 1550nm 窄线宽激光器、VOA 衰减器、AOM 声光调制、EDFA 光放、平衡探测器整套 Φ-OTDR 光路集成 400*290mm 铝合金机箱；透明面板清晰展示光路器件排布与系统原理图，所有光纤、射频接口外置预留，学生可自主完成光路连接实操；覆盖光电、测控、土木、交通多专业教学实验，配套原理动画与实训指导书，支持 DTS/DAS/BOTDR 多类型光纤传感教学套装定制。

产品研发背景

光翼智能作为DAS厂商日常对接非常多的科研用户，我们针对Φ-OTDR系统的搭建有不同的产品解决方案，有采用独立模块搭建的方案，也有集成好的DAS一体化模块方案。采用分离模块化搭建，对用户的动手能力要求很高，要求细心和接线完好，否则很容易导致光纤折断或光器件供电短路等问题。

我们如何解决

针对这种情况，我们推出DAS-EDU教学仪器，该教学仪器把所有模块组件集成在一个400*290*73mm的铝合金的外壳结构中，面板采用高透亚克力，让用户能够清楚看到系统的各个部件组成。并在亚克力面板上绘制有系统接线原理图，方便用户对系统理解。为了增强用户的动手能力，我们把模块组件的连接头全部预留在仪器外壳一侧，用户可以亲自动手进行连接，加深理解。

产品特点

• 系统原理图清晰明了，并能看到各个核心组件的外观形状及走向
• 分布式光纤声传感系统，能够测量长距离的光缆振动信号
• PZT振动信号定量还原
• 声音监测信号实时还原并播放
• 配套3D教学动画，加深用户对系统原理的理解
• 预留外置接口，锻炼学生动手能力
• 全铝合金包围外壳，防呆操作，是的仪器设备不易损坏

适合应用实验

1. 作光源使用，可以输出中性波长为1550.12nm的3k窄线宽激光器，输出光功率10mW
2. 把光源功率进行衰减使用，输出光功率从10mW往下进行衰减。
3. 脉冲光产生，根据调制信号输出对应的脉冲光。
4. 80M光移频实验
5. 脉冲光放大实验
6. 光拍频拍频实验
7. 平衡探测器探测实验
8. Φ-OTDR系统实验

9. DAS分布式光纤声传感声音还原
10. PZT振动信号定量还原
11. 周界围栏振动监测实验
12. 管道泄漏实验模拟
13. 长距离振动信息提取及分析实验
14. .....等应用场景

更多实验套装定制

光翼智能作为分布式光纤传感系统的上游厂商，可以针对广大高校科研单位，根据需求进行定制教学实验套装（DTS，DAS，BOTDR/BOTDA等系统）。
