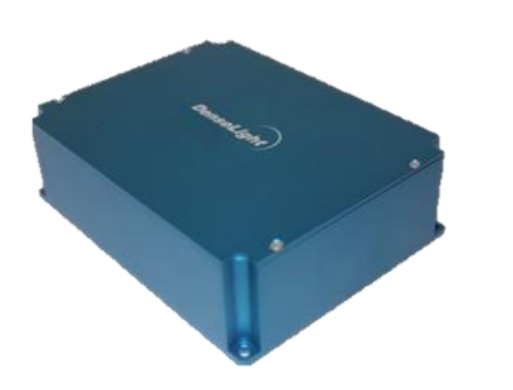

BF9C单频窄线宽激光器
BF9C采用专有的14针蝶形封装制造工艺，可改 善外腔激光器的性能，以提供高PER性能，高稳定性线宽，低RIN<-155 dB/Hz 和低相位噪声性能
概述
BF9C采用专有的14针蝶形封装制造工艺，可改 善外腔激光器的性能，以提供高PER性能，高稳定性线宽，低RIN<-155 dB/Hz 和低相位噪声性能。 该系列具有 <50Khz 和 <200Khz的窄线宽。可选最小输出功率为10mW。 星座系列集成光模块（ILM）适用于嵌入式设计或在各种通信和传感应用 中的独立使用。当使用星座系列时，光纤系统将以较高的性能水平运行。
应用
DAS
干涉传感计量
国防和安全
相干通信
石油天然气
激光雷达 LIDAR
特征和性能
- 超窄线宽可选 < 50Khz & < 200Khz
- 出色的 RIN < -155 dB/Hz
- 预热15分钟后，±1pm以内的超高频率稳定性
- 出色的典型 SMSR
- 典型 PER > 18dB (PMF)
- CW > 10mW
- 无跳模：0°C 至 50°C • 集成光隔离器，专有激光驱动软件和温控器
- 过热保护和内部 PCB 温度监控
技术规格
| 属性 | BF9C |
|---|---|
| 外形尺寸: | L120 x W93 x H36.5 mm |
| 外壳: | 金属外壳 |
| 冷却: | 空气冷却 |
| 光输出: | 插头 |
| 接头类型: | FC/APC |
| 电子接口: | 8-pin 接线端子 |
| 电源: | 5V DC |
产品性能
| 光学参数 | 最小 | 最大 | 单位 |
|---|---|---|---|
| 输出功率 | 10 | - | mW |
| 中心波长 | 1548 | 1552 | nm |
| PER (PMF) | 15 | dB | |
| 功率稳定性（8 小时） | -0.05 | +0.05 | dB |
| 工作温度范围 | 0 | 50 | 摄氏度 C |
| 光学隔离 | 45 | dB |
| 噪声性能 | 频率范围 | 典型性能 | |
|---|---|---|---|
| RIN （相对强度噪声） | 0 Mhz | 0.5 Mhz | -145 dB/Hz |
| RIN （相对强度噪声） | 0.5 Mhz | 10 Mhz | -150 dB/Hz |
| RIN （相对强度噪声） | 10 Mhz | 50 Mhz | -160 db/Hz |
| 相位噪声 | 10 Hz | 190 uRad/sqrt-Hz | |
| 相位噪声 | 200 Hz | 22 uRad/sqr-Hz | |
