同轴模拟光发模块
产品概述：模拟光发模块用于5G/4G/WiMAX 等天线拉远 ，卫星通信，北斗/GPS 信号传输， 保密通信，光纤延迟线，分布式天线系统 ，OFDM 光纤传输系统。
产品型号：OM-TxC
技术支持：黄工 13427781756 (微信同号，可扫码）
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
特点
- 超迷你小体积：31.3mm*17mm*10mm（长*宽*厚）
- 不带温控（无 TEC），低功耗。
- 工作频率宽，最宽可从 10MHz 到 6GHz
- 平坦的频率响应
- 单电压+5V 供电
- 具有光功率监控功能
- 集成宽带低噪声放大器（LNA）（可选）
- 集成偏置供电网络（Bias-T）功能电路（可选）通过射频口对外供电（原理框图如下所示）
- 优良的 EMI/EMC 设计
- 集成 APC（自动光功率控制）功能，可使输出光功率和 IP3 保持相对稳定。
应用
- 5G/4G/WiMAX 等天线拉远
- 卫星通信
- 北斗/GPS 信号传输
- 保密通信
- 光纤延迟线
- 分布式天线系统
- OFDM 光纤传输系统
绝对最大额定值
| 参数 | 符号 | 测试环境 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度范围 | Topr | 壳温 | -20 | +70 | ℃ |
| 储存温度范围 | Tstg | -40 | +85 | ℃ | |
| 直流工作电压 | Vd | +5V 脚 | 4.7 | +85 | V |
| 射频输入功率 | Prf | 不带放大器 | -- | +85 | dBm |
| 带放大器 | -- | 15 | |||
| 输出光功率 | Ps | CW | -- | 12 | mW |
| 模块工作相对湿度 | Hr | -- | 95 | % | |
| 模块工作气压 | Pr | 86 | 106 | kPa | |
| 静电等级 ESD | 人体模型 | Class 1A |

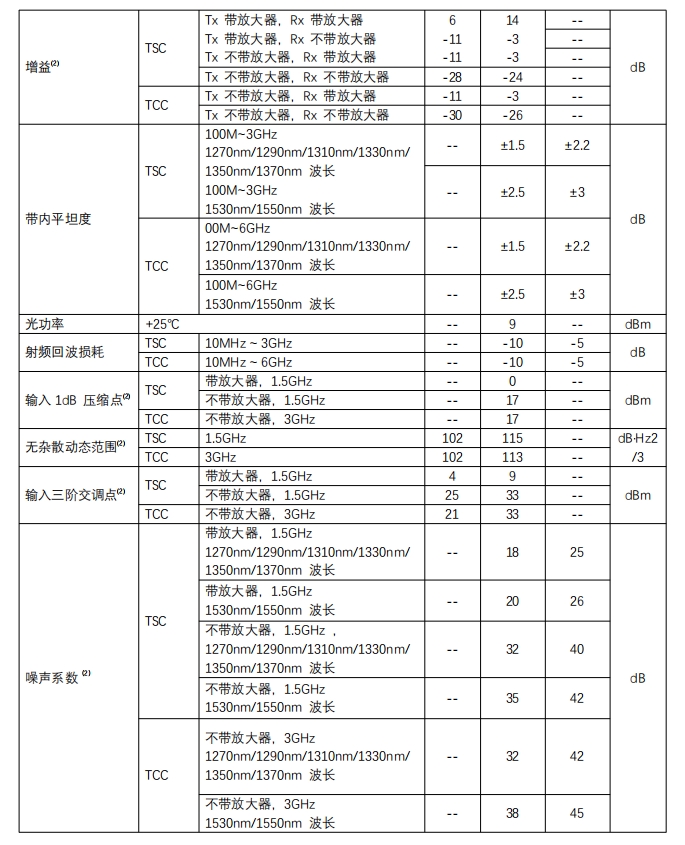

典型指标
