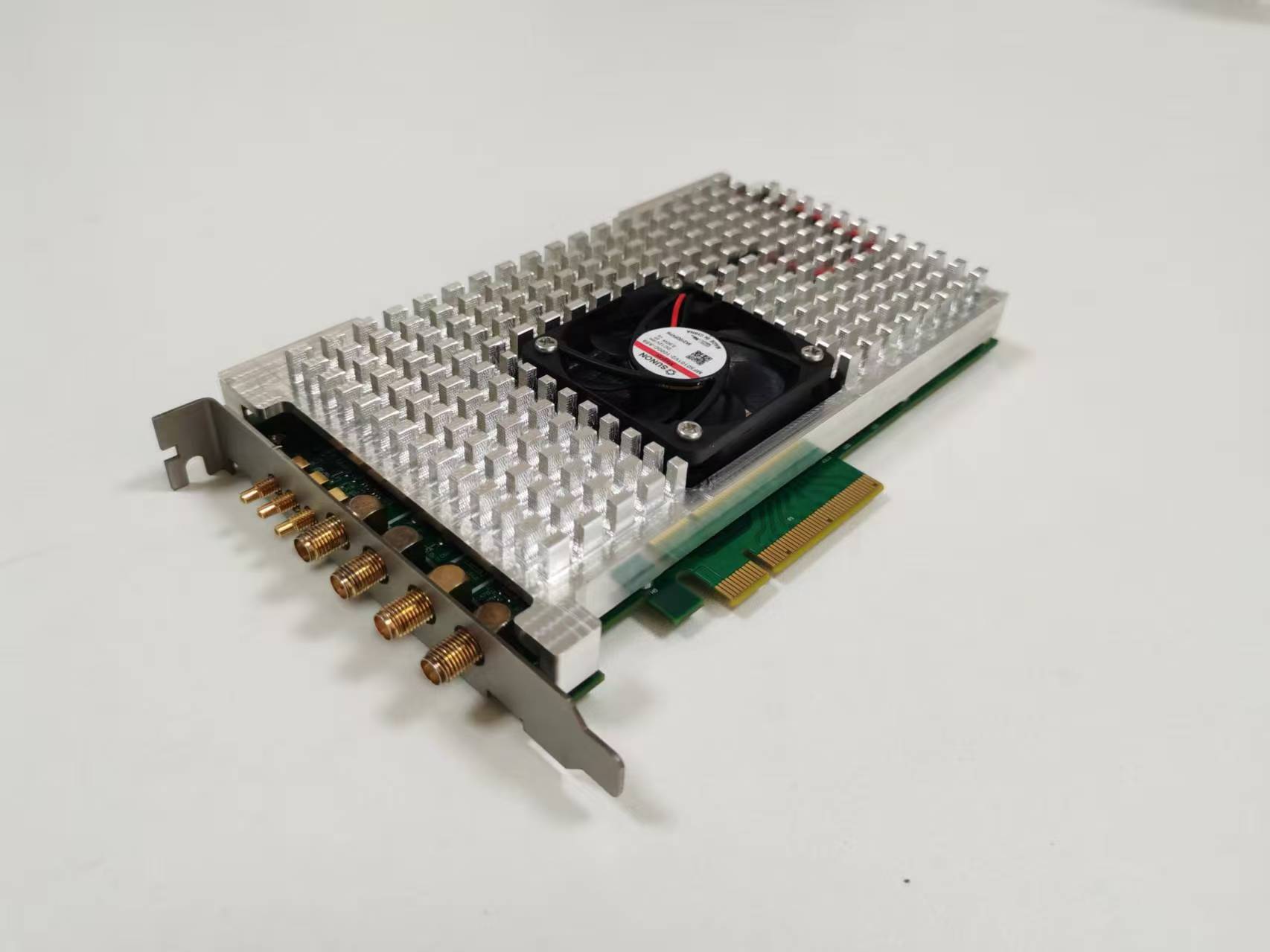

GY-DAQ-2480 250M分布式光纤声传感DAS系统专用采集卡

1. 概述

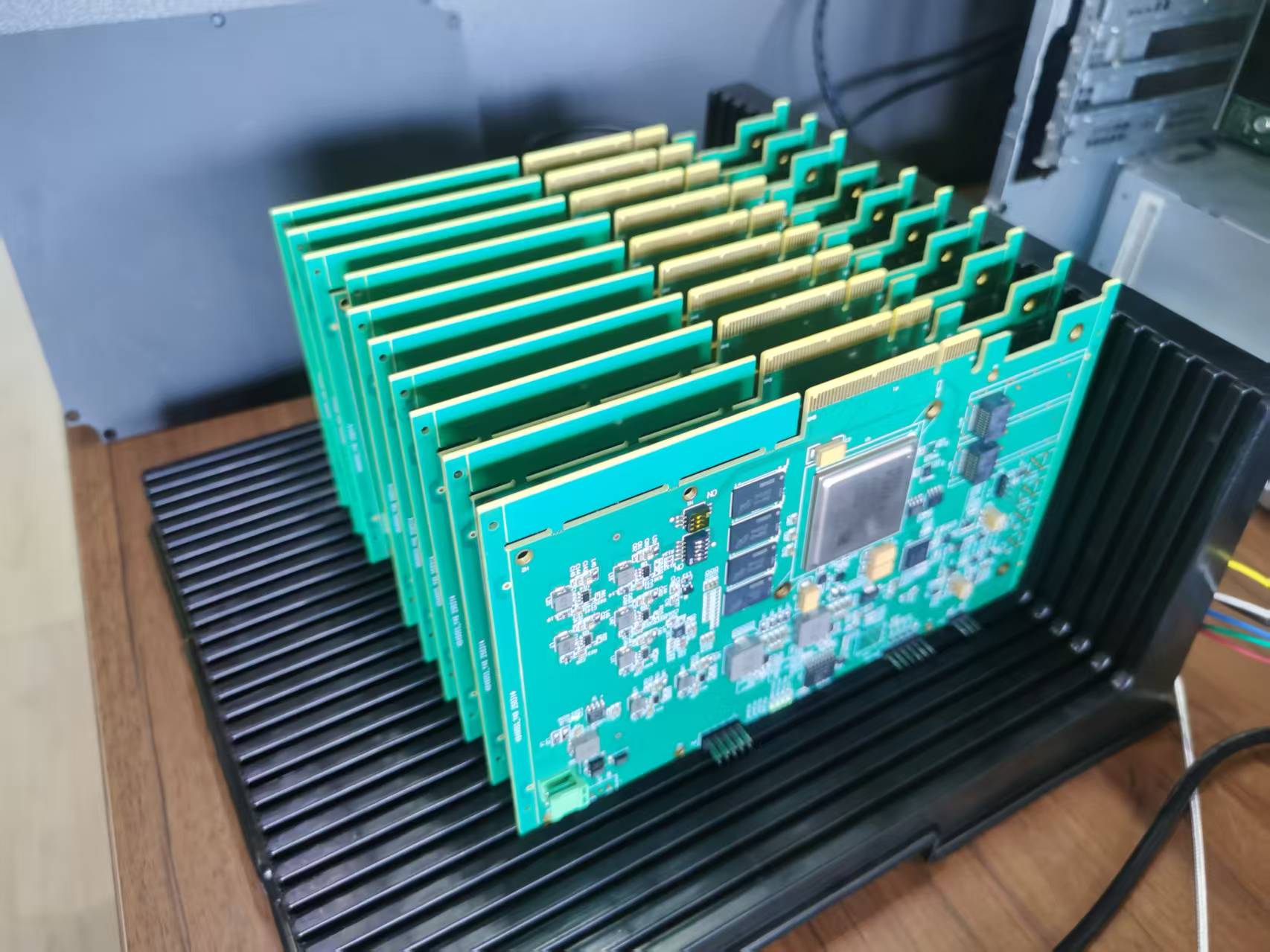

GY-DAQ-2480 作为一款 DAS 专用高速数据采集卡，采用 PCIe 接口与上位机进行通信，板载高性能 FPGA 芯片，具有丰富的乘法器和 RAM 资源。通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据的实时上传，数据传输速率可达 2.2GB/s。采集卡采用双通道 14bit 高速 ADC，采样率 250MSps，最高支持 100km 以上的 DAS 数据采集。内置相位解调算法，可直接上传幅度相位解调数据，相位数据可直接供用户当作振动信号使用，无需再次解调处理，实现全光缆解调；或上传原始采样数据，供用户自行解调。驱动程序具有良好的兼容性，支持 Windows 和 linux 多个版本，支持跨平台使用，方便用户集成使用。

与传统 IQ 解调采集卡相比，该采集卡内置了相位解调算法模块，实现相干衰落抑制及全域解调，极大提升解调信号的准确性和稳定性，为后续信号处理和识别奠定了基础。避免了用户拿到数据后仍需要解缠绕等操作，降低系统对 cpu 算力的要求，同时也大大降低了用户开发难度，实现数据读取即可用，相位即振动的简易操作。

2.规格

• 14bits 双通道同步实时采样
• 250MSps 采样率
• 直流耦合，50Ω输入阻抗
• 2Vpp 输入电压范围，0-100MHz 模拟带宽
• ±1V偏置可设，充分利用ADC量程
• 高达88dBc SFDR
• 触发输出脉冲
• PCIe2.0 x8高速传输接口
• 内置光纤传感解调算法

3.供电及功耗

• 供电：12V，0.6A
• 功耗：12W（Max）

4.温度范围

• 工作温度：-20~60℃
• 存储温度：-40~85℃

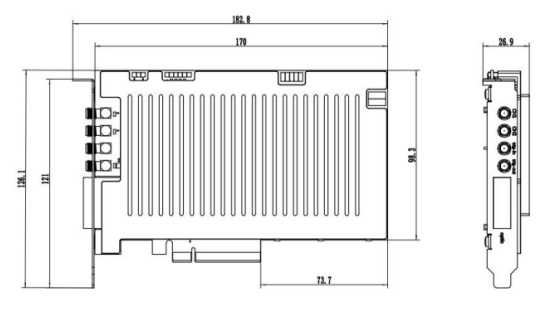

5.机械尺寸

• 182.8mm(L)x126mm(W)x26.9mm(D)

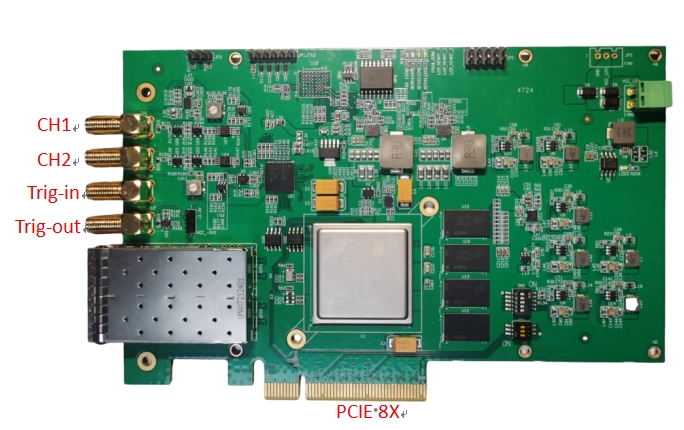

6. 接口定义

• PCIe接口：用于数据传输和参数设定
• 万兆光口：保留
• Ch1：采集通道1
• Ch2：采集通道2
• Trig-in：外部触发，3.3V输入
• Trig-out：内部采集触发输出，3.3V/5V可选

7.接口函数调用说明

GY-DAQ-2480 内置 IQ 解调及相干衰落抑制功能，适用于平衡探测器的DAS 系统，既支持单通道的 IQ 解调，也支持双通道的 IQ 解调，实现全光缆实时解调，相位数据即振动数据（音频数据）。每次脉冲触发最大上传点数为 32768，因此不同分辨率率下最大监测距离分别为：
0.4m：0.4*32768=13107.2m
0.8m：0.8*32768=26214.4m
1.6m：1.6*32768=52428.8m
3.2m：3.2*32768=104857.6m
为降低上传数据量和获取更大监测距离，建议采样分辨率选择 1.6m 以上。

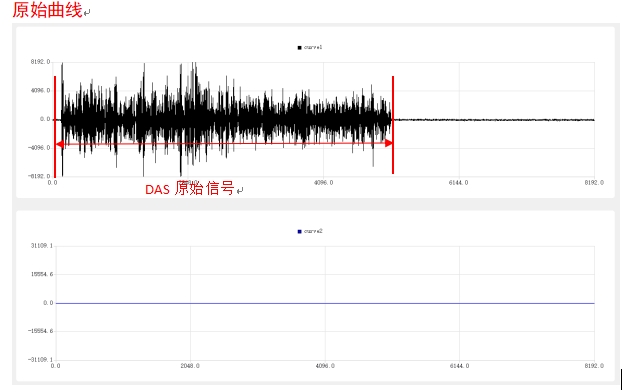

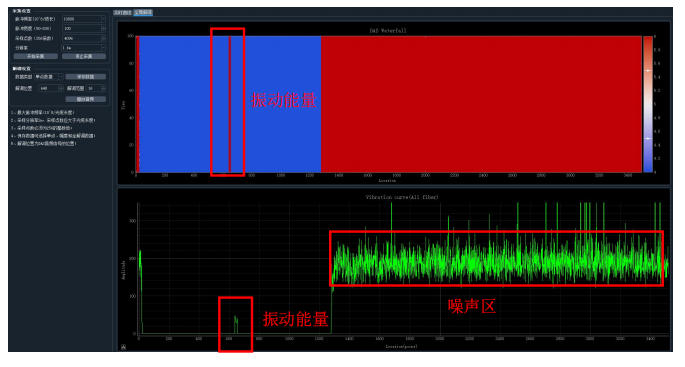

8. 测试结果

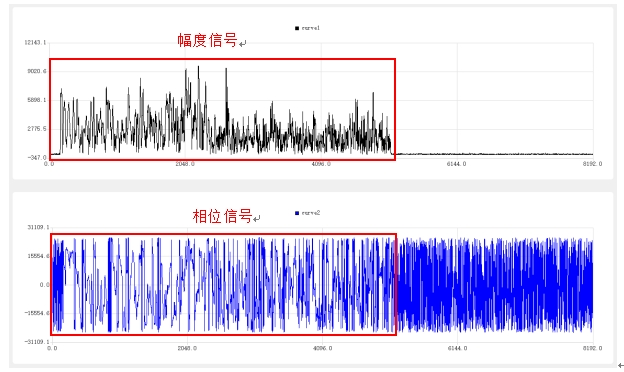

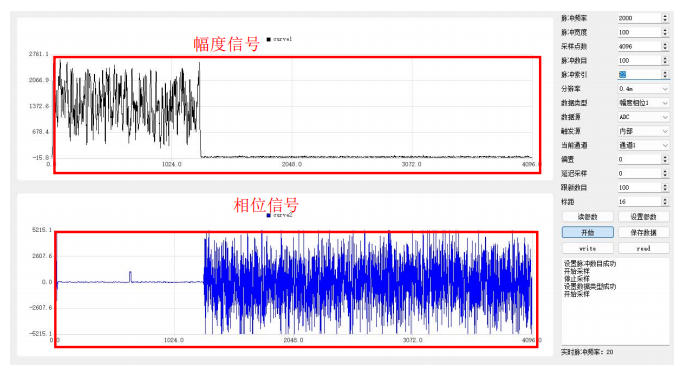

幅度相位信号

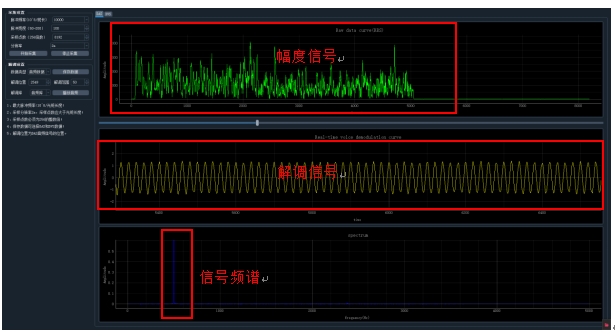

PZT单频信号解调，还原500Hz正弦激励信号

9.更多内容

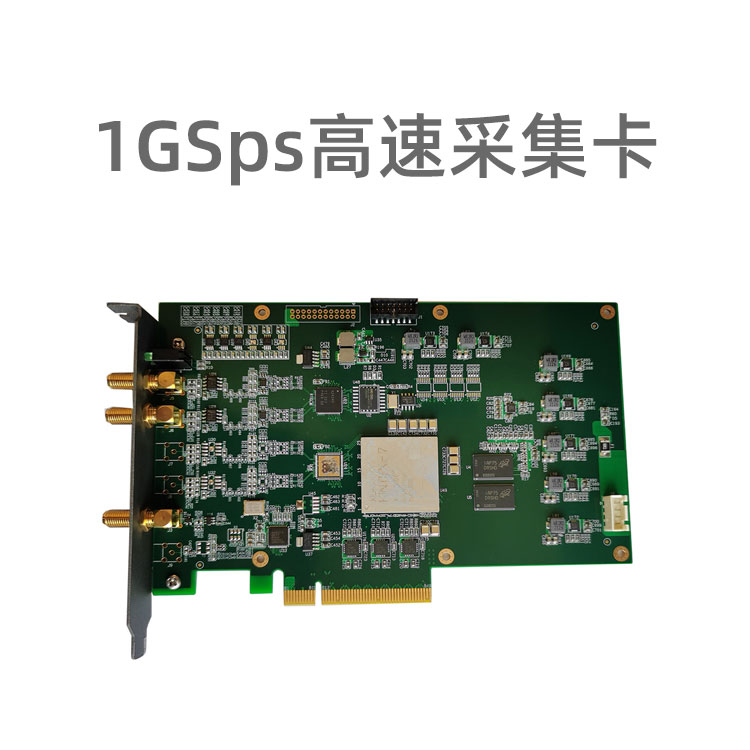

• 工业级光纤DAS采集卡 | ARM嵌入式+Linux兼容 确保多场景稳定运行

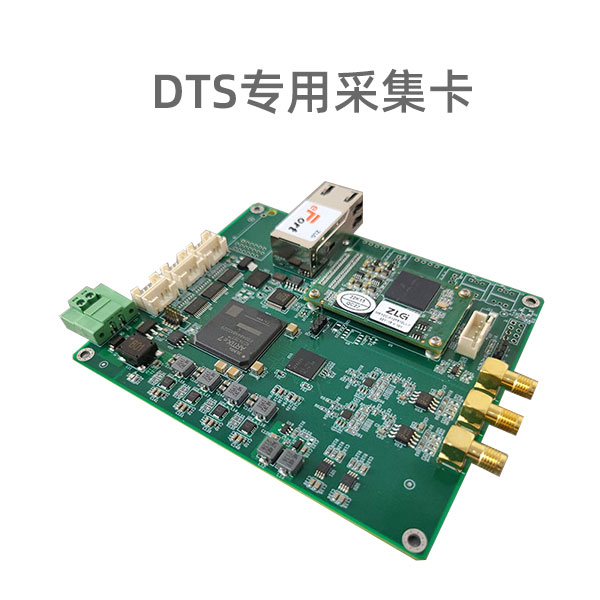

• DAS/DVS/DTS光纤采集卡-分布式声学/振动/温度传感数据采集模块
