激光探测水流气泡实验,探测探针响应测试报告

桂林光翼智能科技有限公司

一、测试框图

如图 1-3 为本测试报告的测试框图。

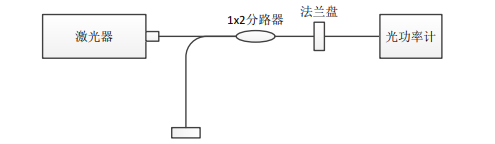

图1. 直接测试激光器经过分路器后光功率

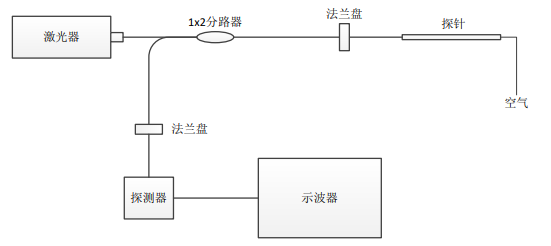

图2. 探测器测试空气中返回信号

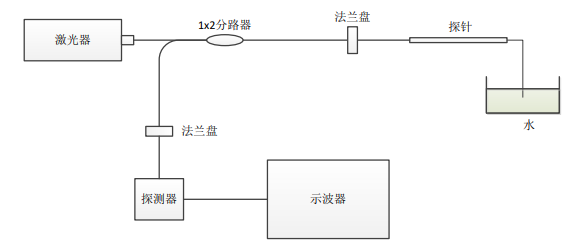

图3. 探测器测试水中返回信号

二、探针返回光功率测试

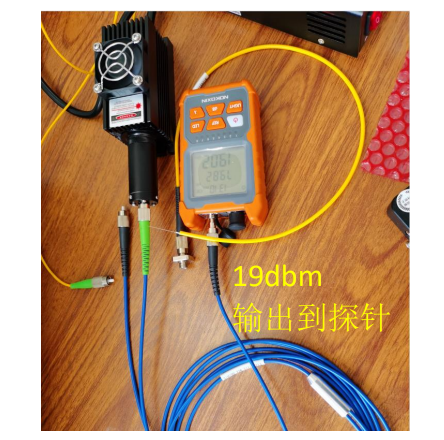

图4. 直接测试激光器输出到探针光功率

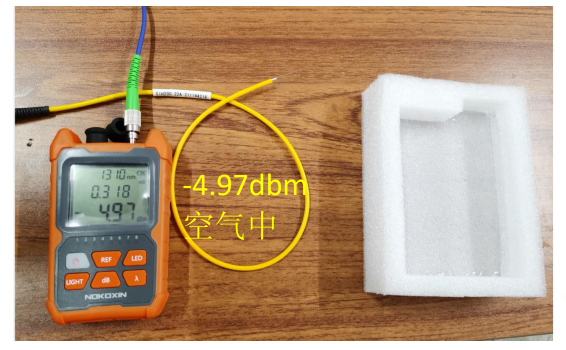

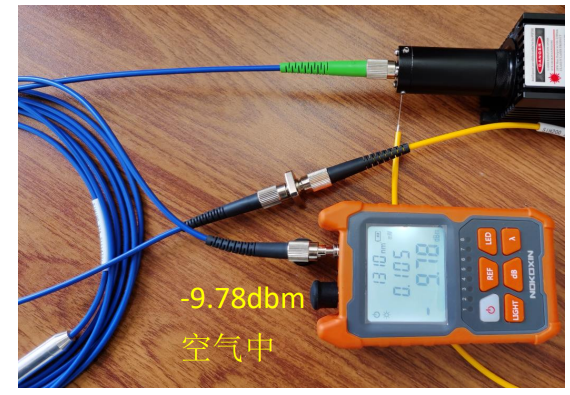

图5. 连接探针后探测端返回功率（空气中）

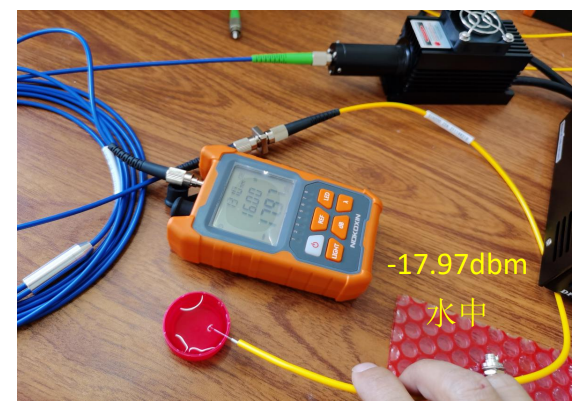

图6. 连接探针后探测端返回功率（水中）

总结：

1、 激光器经 1x2 分路器后到达探针的光功率为 19dbm，但返回到探测器的光功率只有 -9.78dbm（空气中）与-17.97dbm（水中），说明绝大部分光经过探针后直接透射出 去，反射回的光功率非常小。

2、 空气中返回的光功率与水中返回的光功率只有约 8db 的动态，区分度不高。

3、 初步判断削平的探针反射效果不好，若采用 45°或 60°探针在空气中形成全反射， 探测到的光功率应该会更高，水中和空气中的区分度更明显。

三、500M 探测器响应测试

图7. 测试前探测端返回功率（空气中）

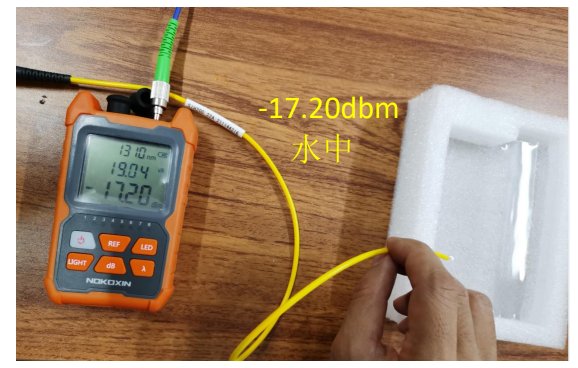

图8. 测试前探测端返回功率（水中）

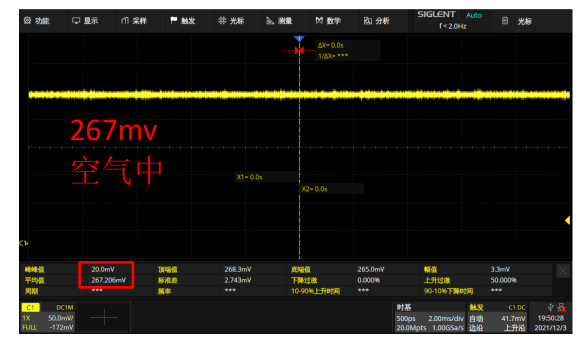

图9. 500M 探测器测试结果（空气中）

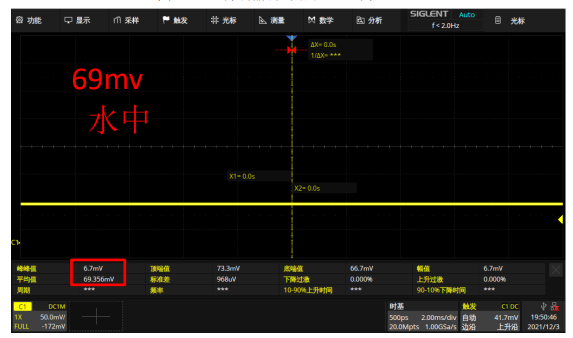

图10. 500M 探测器测试结果（水中

总结：

采用 500M 探测器探测到的返回光功率分别为 267mv（空气中）和 69mv，根据探 测器的增益换算后与光功率计测试到的光功率-4.97dbm（空气中）和-17.20dbm 一致， 由于 500M 探测器的增益较低，水中与空气中的返回探测值只有约 200mv。

四、200M 探测器响应测试

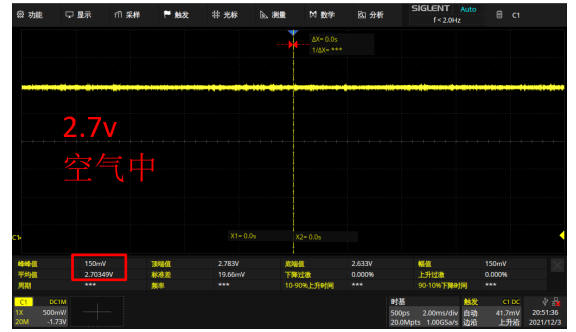

图11. 200M 探测器测试结果（空气中）

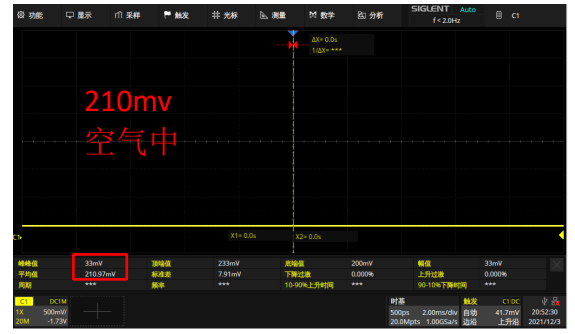

图12. 200M 探测器测试结果（水中）

总结：

采用 200M 探测器探测到的返回光功率分别为 2.7v（空气中）和 210mv，根据探 测器的增益换算后与光功率计测试到的光功率-4.97dbm（空气中）和-17.20dbm 一致， 由于 200M 探测器的增益较高，水中与空气中的返回探测值达到约 2.5v，电压区分度较 高。

五、示波器设置问题

根据之前反馈的结果：探测器未接光的基准输出为 600mv 左右，基本判断为示波器设 置问题，返回的探测经我们测试后未接光的基准输出为 60mv 左右，与客户测试结果刚好相 差 10 倍，差异原因在于我们示波器设置采用 X1 衰减比例，客户示波器设置采用 X10 衰减 比例。

注：为避免类似设置问题，后续测试建议示波器均采用高阻（1MΩ）输入，信号衰减 设置为 x1
